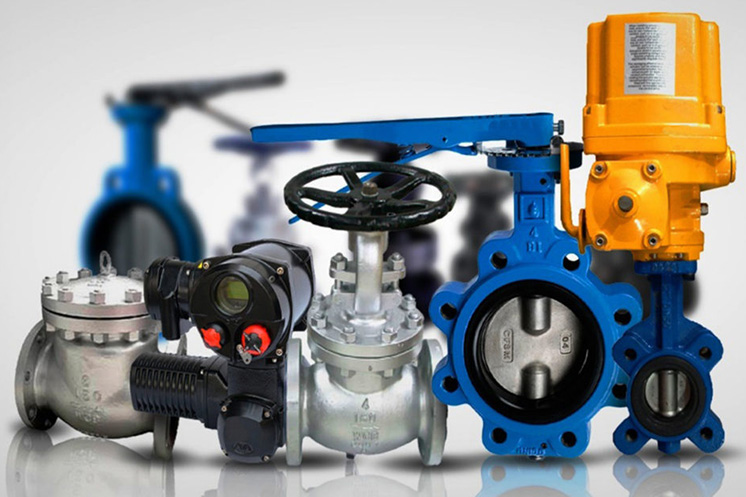

Запорно регулирующая арматура играет ключевую роль в современных трубопроводных системах, обеспечивая контроль и регулирование потоков жидкостей и газов. Одним из наиболее распространённых видов этой арматуры являются задвижки.

Принцип работы задвижек

Задвижки, также известные как клапаны, используются для полного открытия или закрытия прохода в трубопроводе. Принцип их работы заключается в перемещении запорного элемента (шибера) перпендикулярно потоку рабочей среды. В открытом положении задвижка позволяет рабочей среде свободно проходить через трубопровод, а в закрытом - полностью перекрывает её поток.

Основные элементы задвижки:

• 1. Корпус - основная часть, которая удерживает все внутренние компоненты.
• 2. Шибер (клин) - запорный элемент, который перемещается вверх и вниз, открывая или закрывая проход.
• 3. Шток - механизм, который передает движение от привода к шиберу.
• 4. Привод - устройство, управляющее движением штока (может быть ручным, электрическим, пневматическим или гидравлическим).

В процессе работы задвижка открывается или закрывается путём вращения привода, который перемещает шток и шибер. Это движение может быть линейным или вращательным в зависимости от конструкции задвижки.

Виды запорно регулирующей арматуры

Запорно регулирующая арматура включает в себя различные типы задвижек, каждая из которых имеет свои особенности и области применения. Рассмотрим основные виды задвижек:

• 1. Параллельные задвижки
• Применяются для перекрытия потоков при низких и средних давлениях.
• Имеют два параллельных диска, которые перекрывают проход.
• 2. Клиновые задвижки
• Имеют клиновидный шибер, который обеспечивает более надёжное герметичное закрытие.
• Подходят для работы при высоких давлениях и температурах.
• 3. Шланговые задвижки
• Применяются в системах с агрессивными средами, где требуется высокий уровень герметичности.
• Используют резиновый или другой эластичный шланг в качестве запорного элемента.
• 4. Шлюзовые задвижки
• Используются для работы с жидкими и газообразными средами, а также с пульпами и шламами.
• Отличаются высоким уровнем герметичности и простотой конструкции.
• 5. Ножевые задвижки
• Предназначены для работы с вязкими и абразивными средами, например, с сточными водами или осадками.
• Имеют острый нож, который прорезает среду при закрытии.
• 6. Обратные задвижки
• Автоматически предотвращают обратный поток среды.
• Используются в системах, где необходимо предотвращение обратного тока жидкости или газа.

Запорный тип арматуры

Запорный тип арматуры, к которому относятся задвижки, выполняет несколько ключевых функций в трубопроводных системах:

• 1. Полное перекрытие потока:
• Основное назначение запорной арматуры - это полное закрытие прохода рабочей среды для обеспечения герметичности. Это необходимо для ремонта и обслуживания трубопроводов, а также для предотвращения аварийных ситуаций.
• 2. Регулирование потока:
• Некоторые типы задвижек могут использоваться для частичного перекрытия и регулирования потока. Однако чаще для этой цели применяются специальные регулирующие клапаны, так как задвижки лучше всего подходят для полного открытия или закрытия.
• 3. Предотвращение обратного потока:
• В системах, где критично направление потока, запорная арматура может предотвращать обратный поток рабочей среды. Это особенно важно для защиты оборудования и обеспечения правильной работы всей системы.
• 4. Изоляция участков системы:
• Запорная арматура позволяет изолировать отдельные участки трубопроводной системы, что необходимо при проведении технического обслуживания или в аварийных ситуациях.

Основные параметры и устройство регулирующей арматуры

Регулирующая арматура, в том числе задвижки, имеет ряд параметров, определяющих её эксплуатационные характеристики и область применения. Рассмотрим основные из них:

Основные параметры

• 1. Диаметр условного прохода (DN):
• Определяет внутренний диаметр проходного сечения арматуры и должен соответствовать диаметру трубопровода, к которому она подключена.
• 2. Рабочее давление (PN):
• Максимальное давление рабочей среды, при котором арматура может функционировать без потери своих характеристик. Определяется конструкцией и материалом арматуры.
• 3. Температура рабочей среды:
• Диапазон температур, в котором арматура может безопасно эксплуатироваться. Этот параметр зависит от материала изготовления и конструкции уплотнительных элементов.
• 4. Материал изготовления:
• Основные материалы, из которых изготавливают задвижки: сталь, чугун, латунь, бронза и различные сплавы. Выбор материала зависит от свойств рабочей среды и условий эксплуатации.
• 5. Тип привода:
• Привод может быть ручным (маховик или рычаг), электрическим, пневматическим или гидравлическим. Выбор типа привода зависит от требований автоматизации и удобства эксплуатации.

Заключение

Задвижки являются неотъемлемой частью запорно регулирующей арматуры, обеспечивая надежное управление потоками жидкостей и газов в различных промышленных и бытовых системах. Разнообразие типов задвижек позволяет выбрать оптимальное решение для каждой конкретной задачи, учитывая характеристики рабочей среды и условия эксплуатации. Понимание принципа работы и видов задвижек помогает обеспечить эффективную и безопасную эксплуатацию трубопроводных систем.
