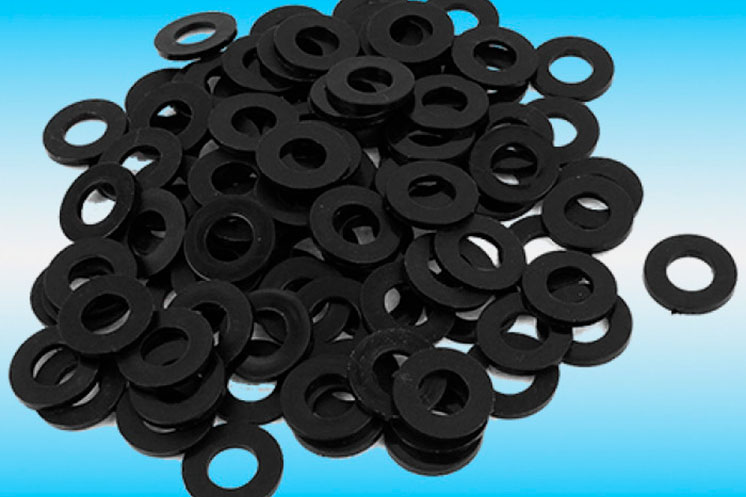

Резиновая прокладка — это один из ключевых компонентов в различных механизмах и устройствах, обеспечивающий герметичность и предотвращающий утечки жидкостей и газов. Прокладки широко применяются в автомобилестроении, строительстве, нефтегазовой отрасли и многих других сферах. Рассмотрим подробнее технологию их изготовления и конструктивные особенности.

Технология изготовления резиновых прокладок

Производство резинок — это сложный и многоступенчатый процесс, который включает несколько основных этапов:

1. Выбор материалов:

• Исходными материалами для производства резиновых прокладок могут быть как натуральный, так и синтетический каучук. Выбор материала зависит от требований к прочности, эластичности и химической стойкости.

2. Подготовка композиций:

• Резиновая смесь включает в себя не только каучук, но и различные добавки: ускорители вулканизации, антиоксиданты, пигменты и модификаторы. Эти компоненты влияют на физические и химические свойства конечного продукта.

3. Вулканизация:

• Вулканизация — ключевой процесс, в ходе которого резиновая смесь нагревается с добавлением серы. Этот этап обеспечивает прочность и эластичность прокладок, образуя прочные связи между полимерными цепями.

4. Формование:

• После вулканизации резина помещается в пресс-формы, где принимает заданную форму. В зависимости от назначения прокладки, используются разные типы форм.

5. Обработка и тестирование:

• Готовые изделия проходят контроль качества: проверяется их геометрия, прочность, устойчивость к химическим воздействиям и температурным колебаниям. Это критически важно для обеспечения надежности работы в различных условиях.

Конструктивные особенности

Резиновые прокладки могут иметь разнообразные конструкции, которые зависят от их предназначения. Основные конструктивные особенности включают:

1. Форма и размеры:

• Прокладки могут быть плоскими, профильными, круглого или квадратного сечения, что позволяет использовать их в различных соединениях. Размеры подбираются в зависимости от конкретного применения.

2. Толщина и жесткость:

• Толщина прокладки играет важную роль в ее способности герметизировать соединения. Более толстые прокладки могут обеспечивать лучшую герметичность, но могут быть менее гибкими.

3. Стойкость к химическим веществам:

• В зависимости от среды, в которой будут использоваться прокладки, выбирается соответствующий материал. Например, для работы с агрессивными химическими веществами используются специальные формулы резины, которые обладают высокой устойчивостью.

4. Температурный диапазон:

• Резиновые прокладки могут быть разработаны для работы в широком диапазоне температур — от низких до высоких. Для этого применяются специальные добавки и модификации, позволяющие сохранить свойства прокладки при экстремальных условиях.

5. Специальные добавки:

• В состав резиновых прокладок могут вводиться различные добавки, такие как углеродная сажа для улучшения прочности, а также антимикробные агенты для предотвращения образования плесени.

Классификация резиновых прокладок

Резиновые прокладки можно классифицировать по нескольким критериям:

По форме

• Плоские прокладки: Наиболее распространены, используются в соединениях фланцев и других плоских поверхностях.
• Профильные прокладки: Имеют специальные формы, такие как O-образные или U-образные, применяются в местах, где требуется высокая герметичность.
• Кастомные прокладки: Изготавливаются по индивидуальным чертежам и требованиям заказчика, часто используются в специфических промышленных приложениях.

По материалу

• Натуральный каучук: Обладает хорошей эластичностью и прочностью, но ограничен по химической стойкости.
• Синтетический каучук: Включает различные виды, такие как неопрен, нитрил, фторкаучук. Эти материалы обеспечивают высокую устойчивость к химическим веществам и температурным колебаниям.
• Силиконовые прокладки: Обеспечивают отличную термостойкость и эластичность, часто применяются в медицинских и пищевых областях.

По области применения

• Автомобильные прокладки: Используются в двигателях, трансмиссиях, системах охлаждения.
• Строительные прокладки: Применяются для герметизации окон, дверей и кровельных конструкций.
• Промышленные прокладки: Используются в насосах, компрессорах, трубопроводах.

По способу производства

• Прессованные прокладки: Изготавливаются путем прессования резины в формах.
• Литые прокладки: Получаются методом литья, часто имеют более сложные формы.
• Наклеиваемые прокладки: Имеют клейкую основу, что облегчает их установку.

Свойства резиновых прокладок

Резиновые прокладки обладают рядом свойств, которые делают их незаменимыми в различных отраслях:

Герметичность

Основная функция резинок — обеспечение герметичности соединений. Благодаря своей эластичности, резина заполняет неровности поверхностей, предотвращая утечки.

Эластичность

Резина способна восстанавливаться после деформации, что делает ее идеальным материалом для использования в условиях колебаний и вибраций.

Устойчивость к температуре

Разные виды резиновых прокладок могут работать в широком диапазоне температур, от -40 °C до +200 °C и выше, что позволяет использовать их в различных климатических и производственных условиях.

Химическая стойкость

Синтетические материалы обеспечивают отличную стойкость к химическим веществам, включая масла, кислоты и щелочи, что позволяет применять их в агрессивных средах.

Долговечность

Правильно подобранные резиновые прокладки могут служить долго, выдерживая многократные циклы сжатия и расширения без потери своих свойств.

Устойчивость к старению

Современные резины часто содержат антикоррозионные и антиоксидантные добавки, что увеличивает их срок службы и защищает от воздействия ультрафиолетовых лучей.

Акустические свойства

Резина обладает хорошими звукоизолирующими свойствами, что делает ее подходящей для использования в шумных условиях.

Область и сфера применения

Резиновые прокладки находят широкое применение в различных отраслях. Рассмотрим подробнее основные сферы их использования:

Автомобильная промышленность

Резиновые прокладки в автомобилях обеспечивают герметичность соединений, что предотвращает утечки жидкостей и газов. Они используются в:

• Двигателях (в качестве прокладок между блоком цилиндров и головкой блока, а также в других соединениях).
• Трансмиссиях (для герметизации коробок передач и дифференциалов).
• Системах охлаждения и отопления (в радиаторах, термостатах и других элементах).

Строительство

В строительстве резиновые прокладки применяются для:

• Герметизации окон и дверей, предотвращая проникновение воздуха и влаги.
• Обеспечения герметичности между различными строительными конструкциями (например, в кровельных системах).
• Устойчивости к вибрациям и шумам в конструкциях.

Нефтегазовая отрасль

Резиновые прокладки играют ключевую роль в системах трубопроводов, компрессорах и насосах, обеспечивая надежную герметизацию при транспортировке углеводородов и других химических веществ.

Пищевая и медицинская промышленность

В этих отраслях используются специальные резины, соответствующие строгим санитарным нормам:

• Для герметизации контейнеров, упаковок и оборудования, контактирующего с продуктами питания.
• В медицинских устройствах и приборах, где требуется высокая степень чистоты и стерильности.

Электроника

Резиновые прокладки также применяются в электронике для защиты от влаги и пыли. Они используются в корпусах приборов, а также в соединениях между компонентами.

Тяжелая промышленность

В промышленных установках резинки используются в насосах, клапанах и других механизмах, где необходимо обеспечить надежную герметичность под давлением.

Какие виды прокладок из резины бывают

Резиновые прокладки можно классифицировать по различным критериям, включая форму, материал и область применения. Рассмотрим основные виды:

По форме

• Плоские прокладки: Наиболее распространенный тип, используемый в фланцевых соединениях и других плоских поверхностях.
• Профильные прокладки: Имеют специфические формы (например, O-образные), используемые в местах, где требуется высокая герметичность.
• Специальные прокладки: Изготавливаются по индивидуальным чертежам для конкретных применений.

По материалу

• Натуральный каучук: Имеет хорошие эластичные свойства, но ограничен по химической стойкости.
• Синтетический каучук: Включает различные виды, такие как:
• Нитрил (NBR): Обладает высокой стойкостью к маслам и топливам.
• Неопрен (CR): Устойчив к воздействию погодных условий и имеет хорошие механические свойства.
• Силикон (VMQ): Обеспечивает отличную термостойкость и используется в условиях высокой температуры.
• Фторкаучук (FKM): Обладает высокой стойкостью к химическим веществам и применяется в агрессивных средах.

По области применения

• Автомобильные прокладки: Используются в двигателях, трансмиссиях, системах охлаждения.
• Строительные прокладки: Применяются в герметизации окон, дверей, кровельных систем.
• Промышленные прокладки: Используются в насосах, клапанах, трубопроводах.

По способу производства

• Прессованные прокладки: Изготавливаются путем прессования резины в формах.
• Литые прокладки: Получаются методом литья, часто имеют более сложные формы.
• Наклеиваемые прокладки: Имеют клейкую основу, что облегчает их установку.

Преимущества прокладок из резины

Резиновые прокладки обладают множеством преимуществ, которые делают их популярными в различных областях:

Герметичность

Основное назначение резиновых прокладок — обеспечение герметичности соединений. Благодаря своей эластичности, резина заполняет неровности и микротрещины, предотвращая утечки жидкостей и газов.

Эластичность и упругость

Резина обладает высокой эластичностью и способностью восстанавливаться после деформации. Это позволяет прокладкам сохранять свои свойства даже при значительных колебаниях давления и температуры.

Устойчивость к воздействию химических веществ

Современные резины могут быть устойчивыми к различным химическим веществам, включая масла, кислоты и щелочи. Это делает их идеальными для использования в нефтегазовой и химической промышленности.

Температурная стойкость

Резиновые прокладки могут работать в широком диапазоне температур, от -40 °C до +200 °C и даже выше, что позволяет использовать их в различных климатических условиях и в высокотемпературных процессах.

Долговечность и надежность

Правильно подобранные резиновые прокладки обладают высокой долговечностью и способны выдерживать многократные циклы сжатия и расширения без потери своих свойств.

Звукоизоляционные свойства

Резина эффективно гасит шум и вибрации, что делает ее подходящей для использования в шумных условиях, таких как промышленные предприятия или автотранспорт.

Легкость в установке

Резиновые прокладки, как правило, легки в установке и замене, что упрощает техническое обслуживание и ремонт оборудования.

Прокладки из ПВХ

Прокладки из поливинилхлорида (ПВХ) также широко используются в различных отраслях, и у них есть свои особенности и преимущества.

1. Применение

ПВХ-прокладки находят применение в таких областях, как:

• Строительство: Используются для герметизации окон и дверей, а также в трубопроводах.
• Электроника: Применяются для защиты от влаги и пыли в электрических соединениях.
• Промышленность: Используются в насосах и клапанах.

2. Преимущества

• Устойчивость к влаге: ПВХ обладает хорошей стойкостью к воздействию влаги, что делает его идеальным для использования в сырых условиях.
• Химическая стойкость: Прокладки из ПВХ хорошо противостоят воздействию многих химических веществ, включая щелочи и кислоты.
• Долговечность: Они имеют хороший срок службы, особенно в условиях, где не требуется высокая эластичность.
• Экономичность: ПВХ-прокладки часто дешевле резинок, что делает их привлекательными для массового производства.

3. Недостатки

Однако у ПВХ-прокладок есть и недостатки:

• Низкая эластичность: ПВХ менее эластичен, чем резина, что может приводить к проблемам с герметичностью в условиях значительных колебаний температуры и давления.
• Температурные ограничения: ПВХ имеет ограниченные температурные диапазоны, в которых он может эффективно работать, что делает его менее универсальным в условиях высоких температур.

Прокладки ТЭП

1. Определение и область применения

Прокладки ТЭП (термостойкие эластомерные прокладки) изготавливаются из специальных резинок, которые обладают высокой устойчивостью к температурным колебаниям и химическим воздействиям. Они часто используются в условиях, где стандартные прокладки могут быстро изнашиваться или терять свои свойства.

Прокладки ТЭП находят применение в следующих областях:

• Энергетика: В теплообменниках, паровых и газовых турбинах.
• Нефтегазовая отрасль: Для герметизации соединений в трубопроводах, работающих при высоких давлениях и температурах.
• Промышленность: В насосах, компрессорах и других агрегатах, где требуется высокая термостойкость.

2. Характеристики

Прокладки ТЭП обладают рядом уникальных характеристик:

• Температурная устойчивость: Могут выдерживать температуры до 250 °C и выше, в зависимости от материала.
• Химическая стойкость: Устойчивы к различным химическим веществам, включая агрессивные жидкости и газы.
• Прочность и долговечность: Разработаны для длительного использования в сложных условиях, что уменьшает необходимость в частой замене.

Как правильно выбрать резиновые прокладки

Выбор резиновых прокладок требует внимательного подхода, чтобы гарантировать их эффективность и долговечность. Рассмотрим основные критерии, на которые следует обратить внимание при выборе:

1. Определение области применения

Первым шагом в выборе прокладки является понимание условий, в которых она будет использоваться. Учитывайте:

• Температурный диапазон: Прокладки должны выдерживать максимальные и минимальные температуры, которые могут возникнуть в процессе эксплуатации.
• Химическая среда: Определите, с какими жидкостями или газами будет контактировать прокладка, чтобы выбрать материал с необходимой химической стойкостью.

2. Выбор материала

Существует множество материалов для резинок, каждый из которых имеет свои особенности:

• Натуральный каучук: Обладает хорошей эластичностью, но не устойчив к химическим веществам.
• Синтетические каучуки: Например, нитрил (NBR) хорош для работы с маслами, а силикон (VMQ) — для высоких температур.
• Фторкаучук (FKM): Отличается высокой устойчивостью к химикатам и температурным колебаниям.

3. Размеры и форма

Размер прокладки должен точно соответствовать размерам соединений. При выборе учитывайте:

• Диаметр и толщину прокладки.
• Форма (плоские, профильные, кастомные), которая должна соответствовать требованиям конкретного соединения.

4. Условия эксплуатации

Обратите внимание на дополнительные условия, которые могут повлиять на выбор:

• Наличие вибраций и механических воздействий.
• Наличие загрязняющих веществ, которые могут повлиять на срок службы прокладки.

5. Проверка качества

При выборе резиновых прокладок важно обращать внимание на качество материалов. Рекомендуется:

• Проверять наличие сертификатов соответствия.
• Изучать отзывы и рекомендации производителей.

6. Консультация со специалистами

Если у вас есть сомнения в выборе, лучше проконсультироваться с профессионалами или специалистами в области, которые могут помочь определить наиболее подходящие варианты.

Заключение

Резиновая прокладка — это незаменимый элемент в современных технологиях, обеспечивающий надежную герметизацию и предотвращение утечек. Технология ее изготовления и конструктивные особенности делают резинку универсальным решением для различных областей применения. Понимание этих аспектов позволяет выбирать наиболее подходящие прокладки для конкретных задач, что, в свою очередь, влияет на эффективность и долговечность оборудования.
