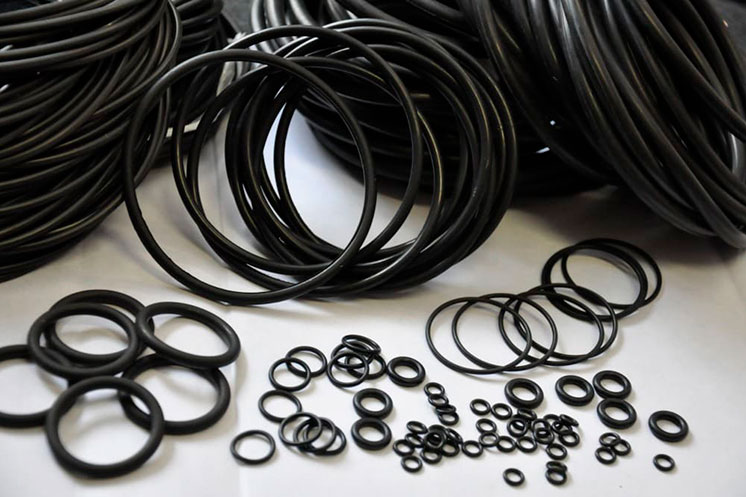

Резиновое уплотнительное кольцо — это один из наиболее распространенных компонентов в различных отраслях, включая автомобилестроение, машиностроение, гидравлику и пневматику. Правильный выбор размера уплотнительного кольца критически важен для обеспечения герметичности соединений и предотвращения утечек.

Какие сечения бывают у резинового уплотнительного кольца?

Резиновое уплотнительное кольцо может иметь различные сечения, которые зависят от его назначения и условий эксплуатации. Основные типы сечений:

1. Круглое сечение:

• Наиболее распространенный тип уплотнительных колец.
• Используется в большинстве стандартных соединений.
• Обеспечивает хорошую герметичность и равномерное распределение нагрузки.

2. Квадратное сечение:

• Применяется в условиях, где требуется высокая прочность и устойчивость к сжатию.
• Обеспечивает большую площадь контакта, что увеличивает герметичность.

3. Прямоугольное сечение:

• Используется в специализированных приложениях, например, в насосах и гидравлических системах.
• Позволяет адаптироваться к нестандартным соединениям и обеспечивает хорошую устойчивость к деформациям.

4. Сечения с профилем "V":

• Часто применяются в системах с высокой скоростью потока.
• Помогают предотвратить "схватывание" и обеспечивают эффективное уплотнение.

5. Специальные сечения:

• Включают в себя различные нестандартные профили, такие как "H", "U" и другие.
• Используются в специфических отраслях, где требуются уникальные характеристики уплотнения.

Каждый из этих типов сечений имеет свои преимущества и ограничения, поэтому выбор зависит от конкретных условий эксплуатации.

Таблицы размеров резиновых уплотнительных колец

При выборе резинового уплотнительного кольца важно учитывать его размеры. Основные параметры, на которые следует обратить внимание, включают:

• Внутренний диаметр (d)
• Наружный диаметр (D)
• Толщина (t)

Специфика размеров

• Внутренний диаметр (d): Это диаметр отверстия, в которое устанавливается кольцо. Он критически важен для совместимости с компонентами.
• Наружный диаметр (D): Этот размер определяет, насколько кольцо будет выступать за пределы посадочного места. Важно, чтобы он не превышал допустимые размеры для обеспечения герметичности.
• Толщина (t): Этот параметр влияет на прочность и устойчивость к деформациям кольца. Более толстые кольца могут лучше справляться с высоким давлением и температурой.

Размеры колец и их обозначение в маркировке

Размеры резиновых уплотнительных колец обычно указываются в миллиметрах и включают внутренний и наружный диаметр, а также толщину. В маркировке колец используются следующие обозначения:

1. Диаметр:

• Внутренний диаметр (ID, d): размер отверстия, в которое устанавливается кольцо.
• Наружный диаметр (OD, D): размер кольца, который определяет его видимый размер.

2. Толщина:

• Толщина (T): расстояние между внутренним и наружным диаметрами. Она важна для обеспечения прочности и устойчивости кольца.

3. Материал:

• Часто в маркировке указывается тип резины (например, NBR, FKM и др.), что влияет на эксплуатационные характеристики кольца.

Пример обозначения может выглядеть так: 10x14x2, где 10 — внутренний диаметр, 14 — наружный диаметр, а 2 — толщина кольца. Это упрощает процесс выбора и заказа уплотнительных колец, так как пользователи могут быстро определить необходимые параметры.

Стандартные диаметры сечений

Резиновые уплотнительные кольца имеют стандартизированные размеры, что позволяет легко их заменять и интегрировать в различные системы. Стандартные размеры могут варьироваться в зависимости от региона и применяемых норм, но наиболее распространенные диаметры сечений включают:

1. Стандартные круглые сечения:

• Например, кольца с диаметрами 3, 4, 5, 6, 8, 10, 12, 15, 20, 25 и 30 мм.
• Для каждой группы диаметров могут быть предложены различные толщины.

2. Квадратные и прямоугольные сечения:

• Эти сечения часто используются в специализированных приложениях. Например, квадратные кольца могут иметь размеры 4x4, 5x5, 10x10 мм.

3. Кольца с нестандартными профилями:

• В некоторых случаях применяются кольца с профилями "V", "U" и другими, адаптированными под специфические задачи.

Конструктивные особенности

Резиновые уплотнительные кольца имеют несколько ключевых конструктивных особенностей, которые влияют на их производительность и применение:

1. Сечение:

• Уплотнительные кольца обычно имеют круглое сечение, но могут также встречаться с квадратным, прямоугольным и специальными профилями (например, "V" или "U"). Круглое сечение является наиболее распространенным и обеспечивает равномерное распределение давления.

2. Материал:

• Уплотнительные кольца могут быть изготовлены из различных типов резины, таких как NBR (нитриловая резина), FKM (фторкаучук), EPDM и другие. Выбор материала зависит от условий эксплуатации, включая температуру, давление и воздействие химических веществ.

3. Устойчивость к деформациям:

• Важно, чтобы кольцо сохраняло свою форму под действием давления и не теряло герметичность. Это достигается за счет правильного подбора толщины и жесткости материала.

4. Температурный диапазон:

• Разные материалы имеют различные температурные пределы эксплуатации. Например, NBR хорошо работает в диапазоне от -40 °C до +100 °C, тогда как FKM может выдерживать температуры до +200 °C.

5. Способы монтажа:

• Уплотнительные кольца могут устанавливаться в специальных канавках, обеспечивая надежное крепление и уплотнение. Правильный монтаж также играет важную роль в предотвращении утечек.

Метрический стандарт уплотнительных колец

Стандартизация размеров уплотнительных колец позволяет упростить процесс выбора и замены компонентов в различных системах. Метрический стандарт уплотнительных колец определяется рядом норм, которые учитывают внутренние и наружные диаметры, толщину и другие характеристики.

Основные параметры

1. Внутренний диаметр (ID):

• Это размер отверстия, в которое устанавливается кольцо. Внутренний диаметр играет ключевую роль в совместимости кольца с компонентами.

2. Наружный диаметр (OD):

• Этот размер определяет видимый размер кольца и влияет на его положение в соединении.

3. Толщина (T):

• Толщина кольца важна для его прочности и способности выдерживать давление. Она определяет, насколько хорошо кольцо будет выполнять свои функции в условиях эксплуатации.

Характеристики резиновых уплотнительных колец

Уплотнительные кольца имеют несколько ключевых характеристик, которые определяют их эффективность и долговечность:

1. Материал:

• Уплотнительные кольца изготавливаются из различных типов резины. Наиболее распространенные материалы включают:
• NBR (нитриловая резина): устойчива к нефти и другим углеводородам. Широко используется в автомобилестроении.
• FKM (фторкаучук): обладает высокой термостойкостью и устойчивостью к химическим веществам, подходит для использования в экстремальных условиях.
• EPDM: устойчива к озону, воде и ультрафиолетовому излучению, часто применяется в строительстве.

2. Температурный диапазон:

• Разные типы резины имеют различные пределы температурной стойкости. Например:
• NBR: от -40 °C до +100 °C.
• FKM: от -20 °C до +200 °C.
• EPDM: от -40 °C до +120 °C.

3. Устойчивость к давлению:

• Уплотнительные кольца должны выдерживать различные давления в зависимости от приложения. Толщина кольца и материал влияют на его способность сохранять герметичность под давлением.

4. Долговечность:

• Качество уплотнительного кольца определяется его сроком службы и стойкостью к деформациям. Высококачественные кольца способны сохранять свои свойства на протяжении многих лет, даже в сложных условиях эксплуатации.

5. Герметичность:

• Одной из основных задач уплотнительных колец является обеспечение герметичности. Это достигается за счет правильного выбора размеров и форм кольца, а также его материала.

Размеры резиновых уплотнительных колец по ГОСТ

Размеры резинок уплотнительных колец должны соответствовать стандартам, чтобы обеспечить их совместимость с различными механизмами. В России размеры уплотнительных колец регулируются стандартами ГОСТ, которые определяют их параметры.

Заключение

Правильный выбор размера и сечения резинового уплотнительного кольца — это залог надежности и долговечности работы систем, в которых они используются. Понимание различных типов сечений и знание размеров помогут вам сделать обоснованный выбор при подборе уплотнительных колец для ваших нужд.
