Козловой кран — это тип подъемного оборудования, который широко используется для перемещения и подъема тяжелых грузов на строительных площадках, в складских помещениях и производственных цехах. Эффективный монтаж козлового крана требует внимательного подхода и знания специфики оборудования.

Подготовительные операции

Перед началом монтажа козлового крана необходимо выполнить ряд подготовительных операций:

1. Планирование и проектирование

• Определите место установки крана, учитывая размеры рабочей зоны и высоту подъемного механизма.
• Разработайте проект с учетом технических характеристик крана и требований безопасности.

2. Проверка технической документации

• Ознакомьтесь с техническим паспортом и инструкцией по монтажу. Это поможет избежать ошибок и обеспечить соответствие нормам.

3. Подготовка площадки

• Очистите площадку от препятствий и мусора. Убедитесь, что основание крана достаточно прочное и способно выдержать его вес.
• Проверьте, чтобы подъемный механизм был расположен на ровной поверхности.

4. Подбор инструментов и материалов

• Подготовьте все необходимые инструменты для монтажа: ключи, лебедки, стропы и т.д.
• Убедитесь, что все крепежные элементы (болты, гайки) соответствуют требованиям по прочности.

5. Организация рабочей группы

• Сформируйте команду монтажников с необходимыми квалификациями. Обязательно проведите инструктаж по технике безопасности.

Узлы козлового крана

Козловой кран состоит из нескольких основных узлов, каждый из которых играет важную роль в его работе.

1. Опоры и рама

• Основная структура крана включает опоры и раму, которые обеспечивают устойчивость и жесткость конструкции. Опоры должны быть установлены на предварительно подготовленные основания.

2. Подъемный механизм

• Подъемный механизм включает в себя электродвигатель, редуктор и подъемный механизм. Он отвечает за подъём и опускание грузов.
• Важно правильно установить и отрегулировать подъемный механизм для обеспечения безопасной работы.

3. Гусак (или балка)

• Гусак соединяет подъемный механизм и стропы. Он должен быть установлен горизонтально и с учетом рабочих нагрузок.
• Для обеспечения прочности конструкции гусак изготавливают из стального профиля.

4. Стропы и захваты

• Стропы используются для крепления грузов. Они должны соответствовать требованиям по грузоподъемности и быть правильно зафиксированы.
• Захваты помогают надежно удерживать груз во время подъема и перемещения.

5. Электрическая система

• Электрическая система управляет работой подъемного механизма. Убедитесь, что все электрические соединения защищены от влаги и механических повреждений.
• Проверьте наличие аварийных выключателей и сигнализации для обеспечения безопасности.

Способы монтажа

Существует несколько способов монтажа козлового крана, каждый из которых зависит от особенностей конструкции и условий эксплуатации.

1. Монтаж с использованием крана

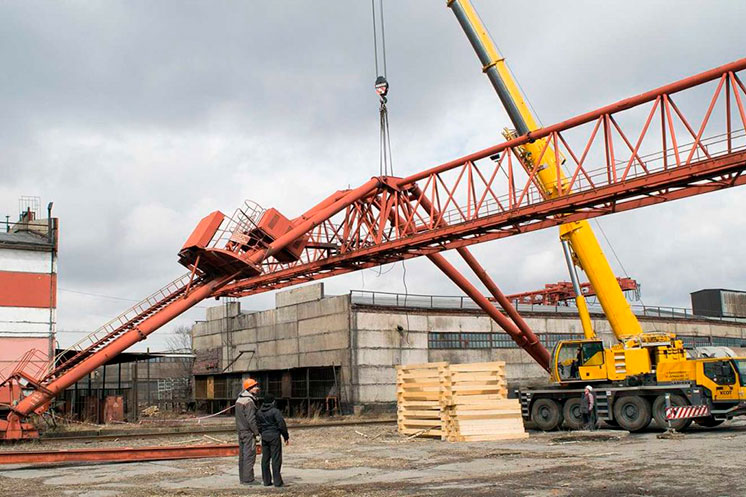

• Наиболее распространенный способ, при котором для установки козлового крана используется другой подъемный механизм (например, автокран). Это позволяет поднять большие и тяжелые элементы конструкции на высоту.

1. Монтаж с использованием рампы

• В этом случае применяются временные или постоянные конструкции (рампы), которые позволяют установить козловой кран без использования других подъемных механизмов. Этот способ удобен на стройплощадках с ограниченным доступом.

1. Монтаж с использованием стационарного оборудования

• При наличии стационарных подъемных механизмов (например, в цехах) кран может монтироваться непосредственно на готовых основаниях с помощью специализированных механизмов.

1. Самостоятельный монтаж

• Возможно проведение монтажа с помощью команды рабочих, используя ручные и электрические инструменты. Это требует высокой квалификации и опыта.

Основные этапы монтажных работ

Монтаж козлового крана включает несколько ключевых этапов, которые необходимо выполнять последовательно.

1. Подготовка площадки

• Очистите площадку от мусора и препятствий, обеспечив доступ ко всем элементам конструкции. Проверьте прочность основания.

2. Разметка и установка опор

• Разметьте места установки опор. Установите опоры с учетом вертикальности и горизонтальности, используя уровни и лазерные приборы.

3. Сборка рамы

• Соберите раму козлового крана, соединяя все элементы с помощью крепежа. Убедитесь, что соединения надежные и соответствуют проектным требованиям.

4. Установка подъемного механизма

• Установите подъемный механизм на раму. Проверьте правильность его установки и регулировку, чтобы избежать перегрузок и неисправностей.

5. Монтаж гусака

• Установите гусак, который соединяет подъемный механизм и стропы. Убедитесь, что он установлен горизонтально и надежно закреплен.

6. Установка электрической системы

• Подключите электрическую систему к подъемному механизму. Проверьте все соединения и наличие защитных устройств.

7. Тестирование работы

• Проведите тестовые подъемы с грузами, превышающими номинальные характеристики. Убедитесь, что все узлы работают корректно и безопасно.

8. Заключительная проверка и оформление документации

• Выполните окончательную проверку всех узлов и систем. Подготовьте необходимые документы о завершении монтажа и соответствии требованиям безопасности.

Установка аутригеров козлового крана

Аутригеры играют критическую роль в обеспечении устойчивости козлового крана, особенно при работе с тяжелыми грузами. Установка аутригеров должна выполняться с особым вниманием к деталям.

1. Подготовка площадки

• Убедитесь, что поверхность под аутригерами ровная и прочная. Проверьте наличие необходимых оснований для их установки.

2. Монтаж аутригеров

• Начните с установки основных опор аутригеров. Убедитесь, что они правильно выровнены по горизонтали и вертикали. Для этого используйте строительный уровень.

3. Фиксация и проверка

• Закрепите аутригеры с помощью соответствующего крепежа, следя за тем, чтобы все соединения были надежными. Проверьте, что аутригеры не имеют люфтов и обеспечивают необходимую жесткость конструкции.

4. Регулировка

• При необходимости отрегулируйте длину аутригеров для достижения оптимального распределения нагрузки. Это особенно важно при использовании крана в различных условиях работы.

5. Тестирование

• После установки аутригеров проведите тестирование их устойчивости. Это можно сделать, создавая нагрузки, соответствующие проектным требованиям, и проверяя поведение конструкции.

Установка главной балки козлового крана

Главная балка является основным несущим элементом козлового крана и отвечает за распределение нагрузки при подъеме и перемещении грузов.

1. Подготовка элементов балки

• Проверьте все компоненты главной балки на наличие повреждений. Все детали должны соответствовать проектным требованиям.

2. Установка главной балки на опоры

• Осторожно поднимите главную балку с помощью автокрана или другого подъемного механизма. Убедитесь, что она точно устанавливается на аутригеры.

3. Фиксация балки

• Зафиксируйте главную балку, используя крепежные элементы. Убедитесь, что все соединения выполнены по стандартам и требованиям безопасности.

4. Проверка выравнивания

• После установки главной балки проверьте ее горизонтальность и выравнивание с помощью уровней. Это обеспечит корректную работу подъемного механизма.

5. Тестирование нагрузки

• После завершения установки главной балки проведите тестирование с грузами, чтобы удостовериться в правильности монтажа. Проверяйте, чтобы балка не деформировалась и не проявляла избыточных напряжений.

Установка тележки козлового крана

Тележка козлового крана — это мобильный элемент, который позволяет перемещать груз по главной балке. Установка тележки требует точности и соблюдения всех инструкций.

1. Подготовка к установке

• Проверьте все компоненты тележки на наличие повреждений. Убедитесь, что все детали соответствуют техническим требованиям и стандартам.

2. Подъем тележки

• Используйте автокран или другой подъемный механизм для аккуратного поднятия тележки. Обеспечьте стабильность конструкции во время подъема.

3. Монтаж на главную балку

• Установите тележку на главную балку, убедившись, что она правильно размещена и выровнена. Проверьте, что все ролики находятся на своем месте и свободно вращаются.

4. Фиксация тележки

• Закрепите тележку с помощью соответствующих крепежных элементов. Убедитесь, что все соединения надежны и соответствуют требованиям безопасности.

5. Тестирование перемещения

• После установки проведите тестирование перемещения тележки по главной балке. Убедитесь, что движение плавное, без заеданий и посторонних шумов.

Проверьте стационарный козловой кран после установки

После завершения монтажа козлового крана важно провести проверку его состояния и функциональности.

1. Визуальный осмотр

• Проверьте все компоненты крана на наличие повреждений, коррозии и неправильных соединений. Убедитесь, что нет видимых дефектов.

2. Проверка системы управления

• Проверьте работоспособность системы управления, включая пульты управления и электросистему. Убедитесь, что все кнопки и переключатели функционируют правильно.

3. Тестирование всех узлов

• Проведите тестирование подъемного механизма, тележки и аутригеров. Поднимите и опустите груз с минимальным весом, чтобы убедиться в их корректной работе.

4. Проверка безопасности

• Убедитесь, что все предохранительные устройства (аварийные остановки, сигнализация) работают исправно. Проверьте наличие инструкций по безопасности на месте установки.

5. Документирование результатов

• Задокументируйте результаты проверки и тестирования. Это поможет в дальнейшем обслуживании и будет полезно для создания отчетов.

Заключение

Монтаж козлового крана — это сложный и ответственный процесс, который требует тщательной подготовки и профессионализма. Соблюдение всех этапов монтажа и знание ключевых узлов крана помогут обеспечить его безопасную и эффективную эксплуатацию. Важно помнить, что правильная установка и настройка козлового крана не только увеличивают производительность, но и существенно снижают риски аварий и несчастных случаев на рабочем месте
