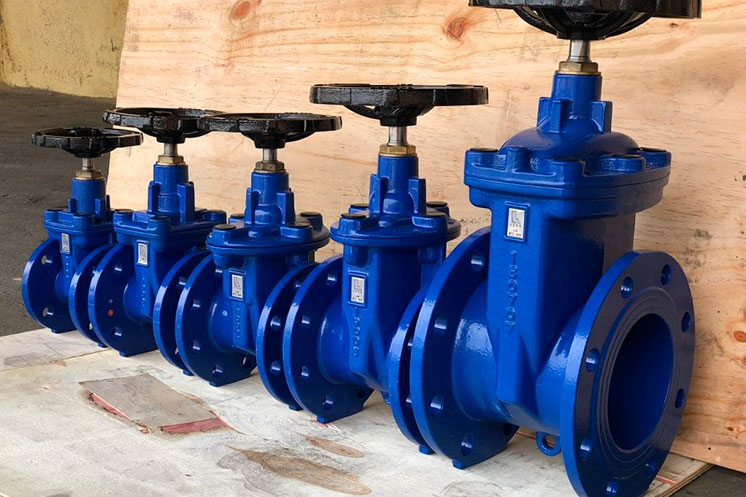

Запорная арматура играет ключевую роль в системах трубопроводного транспорта и распределения различных жидкостей и газов. Она предназначена для управления потоками рабочей среды, обеспечивая их открытие, закрытие или частичное регулирование.

Назначение и функции запорной арматуры

Запорная арматура предназначена для надежного управления потоками различных сред в трубопроводных системах. Основные функции запорной арматуры включают:

1. Изоляция участка трубопровода: Запорная арматура позволяет временно изолировать определенные участки трубопроводной системы для проведения технического обслуживания или ремонта без остановки работы всей системы.
2. Контроль потока: Она обеспечивает возможность полного или частичного регулирования потока рабочей среды, что важно для поддержания заданных параметров работы системы.
3. Предотвращение аварийных ситуаций: В случае необходимости запорная арматура может быть использована для быстрого перекрытия потока, что позволяет предотвратить или минимизировать последствия аварийных ситуаций.
4. Поддержание давления: Арматура помогает поддерживать необходимое давление в трубопроводной системе, что важно для обеспечения эффективной работы и безопасности всей системы.

Виды запорной арматуры

Запорная арматура делится на несколько видов в зависимости от конструкции и принципа действия. Наиболее распространенными видами являются затворы и задвижки.

Затворы

Затворы (или дисковые затворы) представляют собой тип запорной арматуры, который управляет потоком с помощью диска, который поворачивается вокруг своей оси. Они бывают следующих типов:

• Орел (или центробежные затворы): Оснащены диском, который поворачивается на 90 градусов для открытия или закрытия потока. Преимуществом такого затвора является компактный размер и легкость в управлении.
• Дисковые затворы с возвратной пружиной: Обеспечивают быструю реакцию на изменения давления и удобны в эксплуатации благодаря встроенной пружине, которая возвращает диск в исходное положение.

Затворы широко используются в системах водоснабжения, отопления, а также в промышленных и нефтехимических системах благодаря своей надежности и возможности работы при высоких давлениях и температурах.

Задвижки

Задвижки представляют собой более старый и проверенный тип запорной арматуры, где поток регулируется с помощью клина, который перемещается вдоль оси трубы. Основные виды задвижек включают:

• Клиновые задвижки: В таких задвижках используется клин, который выдвигается в проем трубы для блокировки или открытия потока. Они обеспечивают отличную герметичность и часто применяются в системах высокого давления.
• Пластинчатые задвижки: Имеют конструкцию с двумя пластинами, которые располагаются параллельно друг другу и смыкаются для перекрытия потока. Они применяются в системах, где требуется частичное регулирование потока.
• Шаровые задвижки: Работают на основе круглого шара, который вращается для открытия или закрытия потока. Эти задвижки позволяют быстро переключаться между открытым и закрытым состоянием и часто используются в газовых и нефтяных системах.

Оба типа запорной арматуры имеют свои особенности и области применения, и выбор конкретного типа зависит от требований системы, условий эксплуатации и требуемых характеристик работы.

Как устроена запорная арматура: затворы и задвижки

Затворы

Затворы (или дисковые затворы) управляют потоком с помощью диска, который поворачивается вокруг своей оси для открытия или закрытия проема трубопровода. Основные типы затворов включают:

• Центробежные затворы: В этом типе затвора диск располагается перпендикулярно потоку. Поворот диска на 90 градусов открывает или закрывает поток. Конструкция таких затворов компактна, и они могут быть выполнены с ручным или автоматическим приводом. Они подходят для применения в водоснабжении, отоплении и промышленных системах.
• Затворы с возвратной пружиной: Эти затворы оснащены пружиной, которая помогает диску вернуться в исходное положение после его открытия. Такая конструкция обеспечивает быстрый отклик на изменения давления и удобство в эксплуатации.
• Клапанные затворы: Эти затворы имеют диск, который может быть сделан из различных материалов, таких как нержавеющая сталь, и используется для управления потоком с высокой точностью.

Задвижки

Задвижки контролируют поток с помощью клина или другого устройства, которое перемещается по оси трубы. Основные типы задвижек:

• Клиновые задвижки: В таких задвижках используется клин, который перемещается перпендикулярно потоку для закрытия или открытия трубы. Клин может быть изготовлен из различных материалов и обеспечивает хорошую герметичность. Клиновые задвижки используются в системах высокого давления и температуры.
• Пластинчатые задвижки: Имеют конструкцию с двумя параллельными пластинами, которые могут смыкаться для перекрытия потока. Этот тип задвижек часто применяется в системах, где требуется частичное регулирование потока.
• Шаровые задвижки: Работают на основе круглого шара, который поворачивается для открытия или закрытия потока. Эти задвижки обеспечивают быстрое переключение между открытым и закрытым состоянием и широко используются в газовых и нефтяных системах.

Различие в практике и эксплуатации

Принцип работы

• Затворы: Диски затворов поворачиваются вокруг своей оси, что позволяет быстро и эффективно управлять потоком. Это обеспечивает компактность конструкции и возможность использования в ограниченных пространствах. Затворы могут быть проще в обслуживании и имеют меньшее трение, что уменьшает износ.
• Задвижки: Работают за счет перемещения клина или другого устройства по оси трубы. Этот принцип работы требует больше усилий для открытия или закрытия задвижки, особенно при высоких давлениях. Задвижки часто обеспечивают лучшее уплотнение, но могут быть более сложными в обслуживании и могут потребовать больше места для установки и эксплуатации.

Область применения

• Затворы: Используются в системах, где требуется быстрая регулировка и где пространство для установки ограничено. Они часто применяются в системах водоснабжения, отопления и в промышленных установках, где важно оперативное управление потоком и меньшие габариты арматуры.
• Задвижки: Применяются в системах, где требуется высокая герметичность и надежность при высоких давлениях. Они используются в трубопроводах для нефтепродуктов, газа и в системах с агрессивными средами. Задвижки подходят для систем, где важна долговечность и надежность при длительной эксплуатации.

Обслуживание и эксплуатация

• Затворы: Требуют меньше усилий для обслуживания, так как они имеют меньше движущихся частей и менее подвержены износу. Тем не менее, дисковые затворы могут быть чувствительны к частицам в потоке, что может привести к быстрому износу.
• Задвижки: Требуют периодического обслуживания для обеспечения герметичности и эффективной работы. В сложных системах или при высоких давлениях может потребоваться более сложная настройка и обслуживание. Клиновые задвижки особенно чувствительны к условиям эксплуатации и могут нуждаться в регулярной проверке на износ и повреждения.

Преимущества и недостатки запорной арматуры

Затворы

Преимущества:

• Компактность и легкость: Затворы имеют компактные размеры и меньшее вес по сравнению с задвижками, что упрощает их установку и использование в ограниченных пространствах.
• Быстрая реакция: Затворы обеспечивают быстрый переход между открытым и закрытым состоянием, что позволяет оперативно управлять потоком.
• Низкое трение: Поскольку диск затвора перемещается в потоке, затворы имеют меньшее трение по сравнению с другими типами запорной арматуры, что снижает износ и требования к обслуживанию.
• Минимальное сопротивление потоку: При открытии затворы создают минимальное сопротивление потоку, что помогает сохранить эффективность системы и снизить энергозатраты.

Недостатки:

• Чувствительность к частицам: Диски затворов могут быть подвержены повреждениям и износу от частиц, находящихся в потоке, что может снизить их эффективность и герметичность.
• Ограниченная герметичность: Хотя затворы обеспечивают хорошее уплотнение, они могут быть менее эффективны в условиях высоких давлений и в системах с агрессивными средами.

Задвижки

Преимущества:

• Отличная герметичность: Задвижки обеспечивают надежное уплотнение и предотвращают утечки, что делает их идеальными для работы в условиях высоких давлений и температур.
• Долговечность: Задвижки обладают высокой прочностью и долговечностью, что делает их подходящими для использования в сложных и агрессивных средах.
• Широкий диапазон применения: Задвижки подходят для различных типов жидкостей и газов, включая агрессивные химические среды и высокотемпературные процессы.

Недостатки:

• Большие размеры: Задвижки занимают больше места и имеют больший вес по сравнению с затворами, что может создавать трудности при установке в ограниченных пространствах.
• Медленная реакция: Открытие и закрытие задвижек может занимать больше времени, особенно при больших диаметрах, что может быть неудобно для систем, где требуется быстрая регулировка потока.
• Высокие требования к обслуживанию: Задвижки могут требовать более частого обслуживания и регулировки для обеспечения надежной работы и герметичности.

Классификация задвижек

Задвижки классифицируются по различным признакам, включая конструкцию, способ управления и область применения. Основные классификации включают:

По конструкции

• Клиновые задвижки: Эти задвижки используют клин, который перемещается перпендикулярно потоку для закрытия или открытия трубы. Клин может быть из разных материалов (например, из углеродной стали, нержавеющей стали), и задвижки этого типа обеспечивают хорошую герметичность, особенно при высоких давлениях и температурах.
• Пластинчатые задвижки: В этих задвижках используются две пластинки, которые могут быть сложены или развернуты для управления потоком. Они подходят для систем, где требуется частичное регулирование потока и хорошее уплотнение при различных условиях эксплуатации.
• Шаровые задвижки: В этих задвижках поток регулируется с помощью шара, который поворачивается внутри трубы. Они обеспечивают быстрое открытие и закрытие и подходят для применения в газовых и нефтяных системах. Шаровые задвижки могут быть одно- или двухдисковыми.

По способу управления

• Ручные задвижки: Эти задвижки управляются вручную с помощью маховика или рычага. Они просты в эксплуатации и применяются в системах, где не требуется автоматизация процесса управления.
• Автоматические задвижки: Оснащены электроприводами, пневматическими или гидравлическими приводами, которые позволяют управлять задвижками дистанционно или автоматически. Они применяются в сложных системах, где требуется высокая степень автоматизации и точности.

По области применения

• Задвижки для водоснабжения: Эти задвижки используются в системах водоснабжения и водоотведения, обеспечивая надежное управление потоками воды и других жидкостей.
• Задвижки для нефтегазовой промышленности: Эти задвижки предназначены для работы с нефтью, газом и другими агрессивными веществами. Они обеспечивают высокую прочность и герметичность в сложных условиях эксплуатации.
• Задвижки для химической промышленности: Эти задвижки используют для управления потоками химических веществ. Они часто изготавливаются из специальных коррозионно-устойчивых материалов.

Заключение

Запорная арматура, включая затворы и задвижки, играет незаменимую роль в управлении потоками жидкостей и газов в трубопроводных системах. Понимание назначения и функциональных особенностей различных видов запорной арматуры помогает выбрать наиболее подходящее решение для конкретных задач и условий эксплуатации.
