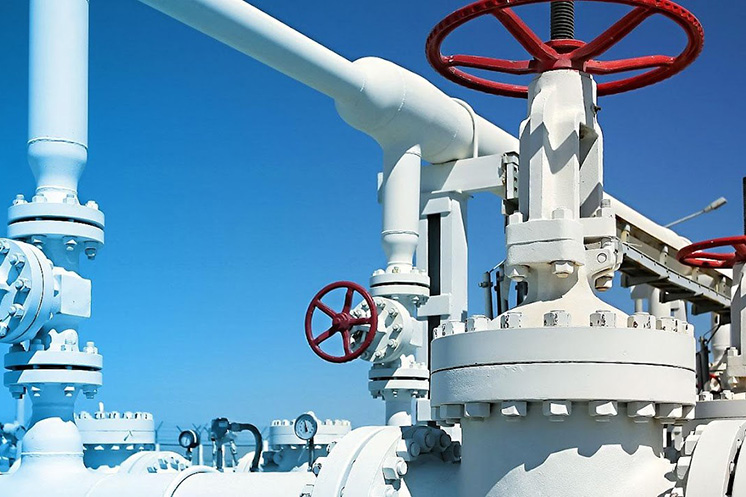

Задвижка запорная — это один из ключевых элементов трубопроводных систем, используемых для регулирования и перекрытия потока жидкости или газа. В отличие от других запорных устройств, таких как краны и вентиля, задвижки обеспечивают надежное и герметичное перекрытие, что делает их крайне важными в различных отраслях, включая водоснабжение, газоснабжение, нефтепереработку и других.

Виды задвижек запорных

Существует несколько основных видов задвижек, различающихся по конструктивным и функциональным характеристикам:

Клиновые задвижки

• - Работают на основе клиновидного затвора, который при поднятии или опускании перекрывает или открывает поток.
• - Чаще всего используются в трубопроводах с высоким давлением.

Плоские задвижки

• - Имеют плоский затвор и обычно применяются в системах, где необходимо минимальное сопротивление потоку.
• - Обеспечивают хорошую герметичность и часто используются в легких системах.

Шаровые задвижки

• - Работают на принципе вращающегося шара с сквозным отверстием. При повороте шара поток становится либо открытым, либо закрытым.
• - Обладают высокой герметичностью и быстрым временем закрытия/открытия.

Задвижки с редуктором

• - Оборудованы редуктором, позволяющим управлять затвором с помощью вала, что обеспечивает высокий крутящий момент при малых усилиях.
• - Чаще всего используются в тяжелых и сложных условиях.

Электрические и пневматические задвижки

• - Управляются с помощью электроприводов или пневматических систем.
• - Обеспечивают автоматизацию процессов и позволяет удаленное управление.

Задвижки с гибким затвором

• - Используются в системах с щадящими требованиями к герметичности и применяются для регулирования текучих сред.
• - Эти задвижки могут быть изготовлены из различных материалов, что делает их универсальными.

Принцип действия

Принцип действия задвижки запорной заключается в изменении положения затвора, который может быть либо поднят, либо опущен. Этот процесс может быть выполнен с помощью ручного управления, механических или автоматизированных систем. Основные этапы работы задвижки:

Открытие задвижки

При повороте рукоятки или включении механизма затвор перемещается вверх (или в сторону, в зависимости от типа задвижки), что позволяет жидкости или газу свободно проходить через трубопровод.

Закрытие задвижки

Напротив, при опускании затвора или его приведении в вертикальное положение, поток перекрывается, что позволяет полностью остановить движение среды.

Герметичность

В зависимости от конструкции задвижки, могут использоваться различные уплотнительные материалы (резинки, прокладки и т.д.), обеспечивающие надежное перекрытие и предотвращающие утечки.

Назначение

Задвижки используются не только для полного перекрытия потока, но и для регулирования его интенсивности. В некоторых конструкциях предусмотрено промежуточное положение, которое позволяет частично открывать задвижку.

Конструкции задвижек запорных

Задвижки запорные могут иметь различные конструкции, каждая из которых отвечает конкретным требованиям эксплуатации и условий работы. Рассмотрим наиболее распространенные конструкции:

Клиновая задвижка

Конструкция включает два клина и затвор, который имеет форму клина. При открытии задвижки клин поднимается, освобождая поток среды.

Особенности: высокая надежность и устойчивость к высоким давлениям.

Плоская (дисковая) задвижка:

У нее затвор в виде плоского диска, который поворачивается на 90 градусов для открытия или закрытия потока.

Особенности: компактные размеры, простота установки, небольшое гидравлическое сопротивление.

Шаровая задвижка

Затвор представляет собой сферу, вращающуюся вокруг своей оси. Она имеет сквозное отверстие, позволяющее жидкости или газу проходить, когда задвижка в открытом положении.

Особенности: очень быстрое открытие/закрытие (90 градусов) и высокая степень герметичности.

Задвижка с редуктором

Оснащена редуктором, что позволяет использовать задвижку в сложных условиях с использованием меньшего усилия оператора.

Особенности: возможность управления с большой точностью, подходит для больших диаметров.

Электрические и пневматические задвижки

Работают на основе электромоторов или пневматических приводов для управления затвором удаленно.

Особенности: автоматизация управления, применение в сложноорганизованных системах.

Гибкие задвижки

Изготавливаются из различных материалов, позволяя адаптироваться к различным химическим и физическим свойствам среды.

Особенности: разнообразие применения и возможность использования в менее жестких условиях.

Главное в задвижках запорных

Задвижки запорные играют ключевую роль в обеспечении эффективной работы трубопроводных систем. Основные характеристики, на которые стоит обратить внимание при выборе задвижки, включают:

Герметичность

Высокая степень герметичности является основным требованием к задвижкам, чтобы предотвратить утечки жидкости или газа. Могут обеспечивать полное перекрытие потока при правильной эксплуатации.

Сопротивление давлению

Задвижки должны выдерживать определенные уровни давления в системе, что критично в высоконагруженных условиях эксплуатации. Лучше выбирать задвижки, соответствующие стандартам и рекомендациям производителей для определенных систем.

Устойчивость к коррозии

Важно обращать внимание на материалы, из которых изготовлена задвижка, особенно если она будет использоваться в агрессивных средах. Специальные покрытия и сплавы могут значительно увеличить срок службы устройства.

Удобство эксплуатации

Задвижки должны быть легкими в обслуживании и эксплуатации. Это включает доступ к запорному механизму, возможность автоматизации и remote управления.

Энергетическая эффективность

В современных системах важна не только функциональность, но и экономия энергии. Энергоэффективные задвижки могут сократить затраты на обслуживание систем.

Стоимость и ремонтопригодность

При выборе задвижки также стоит учитывать цену устройства и возможность его ремонта. Наличие запчастей и сервисного обслуживания может быть решающим фактором при выборе.

Область применения

Задвижки запорные находят широкое применение в различных отраслях, в том числе:

Водоснабжение и водоотведение

Используются для управления подачей воды в системах водоснабжения. Задвижки запорные позволяют отключать участки трубопровода при проведении ремонтных работ или в случае аварий.

Нефтегазовая промышленность

Применяются для контроля потоков нефти, газа и нефтепродуктов. В этих условиях требуется высокая надежность и устойчивость к коррозии, что делает задвижки критически важными для безопасности и эффективности работы.

Теплоэнергетика

Используются в системах отопления для регулирования и отключения потока теплоносителей. Задвижки помогают поддерживать необходимый уровень давления и температуры в системах.

Химическая промышленность

Применяются для транспортировки различных химических веществ. В таких системах требуется высокая стойкость к агрессивным химическим средам, что делает выбор материала задвижки особенно важным.

Пищевая промышленность

Используются для регулирования потоков пищевых жидкостей и продуктовых составов. В этом случае важно, чтобы материалы задвижек соответствовали санитарным нормам и требованиям безопасности пищевых продуктов.

Системы орошения и водного хозяйства

Задвижки регулярно используются в системах орошения для контроля распределения воды по полям и участкам.

Материалы задвижек запорных

Выбор материала задвижки запорной напрямую влияет на ее устойчивость, долговечность и применение в различных условиях. Рассмотрим основные материалы, из которых изготавливаются задвижки:

Чугун

Обладает высокой прочностью и хорошей коррозионной стойкостью. Чугунные задвижки часто используются в системах водоснабжения и водоотведения. Однако они могут иметь ограничения по стойкости к воздействию агрессивных химических веществ.

Сталь

Стальные задвижки обладают высокой прочностью на сжатие и могут использоваться в условиях высоких давлений. Существуют различные виды стали, такие как углеродная, легированная и нержавеющая, что позволяет выбирать вариант в зависимости от условий эксплуатации.

Нержавеющая сталь

Идеальна для использования в химической и пищевой промышленности благодаря своей коррозионной стойкости и гигиеничности. Нержавеющие задвижки могут справляться с агрессивными средами и высокими температурами.

Пластик (ПВХ, ПЭ)

Используется в системах, где требуется легкость и устойчивость к коррозии. Пластиковые задвижки обычно применяются для работы с химическими веществами и в системах водоснабжения при низком давлении.

Бронза и латунь

Эти материалы применяются для задвижек, работающих в условиях давления, но они чаще встречаются в низкодебитных системах, например, в водопроводах в помещениях. Бронзовые и латунные задвижки также имеют хорошую коррозионную стойкость.

Заключение

Задвижки запорные играют важную роль в современных инженерных системах, обеспечивая надежность и безопасность процессов. Знание различных видов задвижек и их принципа действия помогает в правильном выборе и эксплуатации данного оборудования, что, в свою очередь, сказывается на эффективности работы трубопроводных систем в целом.
