Поршневые компрессоры являются одним из наиболее распространенных типов компрессоров, используемых для сжатия воздуха и других газов. Они широко применяются в различных областях, начиная от бытового применения и заканчивая промышленными установками.

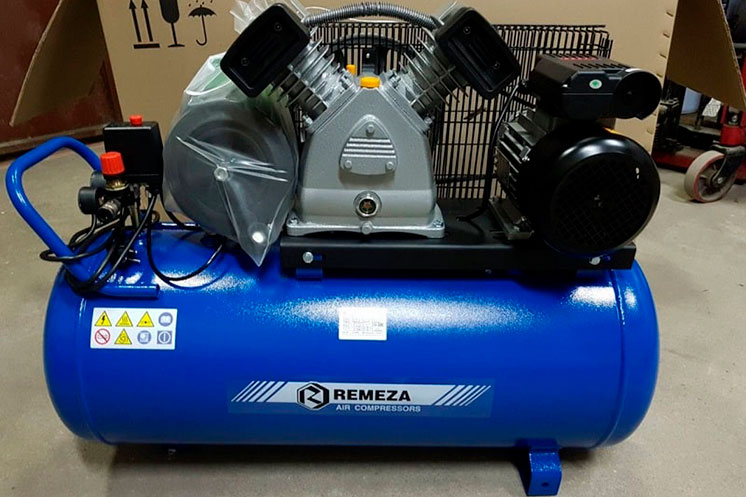

Внутреннее устройство

Поршневой компрессор состоит из нескольких основных компонентов, которые работают в гармонии для достижения сжатия газа:

1. Цилиндр — основной элемент, внутри которого происходит сжатие газа. Цилиндр изготовлен из прочных материалов, таких как сталь или чугун, чтобы выдерживать высокие давления и температуры.
2. Поршень — поршень движется внутри цилиндра, создавая переменный объем для сжатия газа. Он может быть изготовлен из алюминиевых сплавов или других лёгких, но прочных материалов для обеспечения долговечности и эффективности работы.
3. Кривошипно-шатунный механизм — этот механизм преобразует вращательное движение вала в возвратно-поступательное движение поршня. Включает в себя коленвал, шатун и маховик. Кривошипно-шатунный механизм является важным компонентом, обеспечивающим точное и плавное движение поршня.
4. Клапаны (всасывающий и выпускной) — клапаны контролируют поступление воздуха в цилиндр и его выход. Всасывающий клапан открывается при движении поршня вниз, позволяя воздуху входить в цилиндр, а выпускной клапан открывается при движении поршня вверх, выпуская сжатый воздух.
5. Вал — вал соединён с двигателем (электрическим или внутреннего сгорания), который обеспечивает вращательное движение. Он передает энергию от двигателя к кривошипно-шатунному механизму.
6. Уплотнительные кольца — располагаются на поршне и предотвращают утечку газа между поршнем и стенками цилиндра. Они обеспечивают герметичность камеры сжатия.
7. Система охлаждения — включает радиаторы и вентиляторы, которые отводят тепло, возникающее при сжатии воздуха. Вода или масло могут использоваться в качестве охлаждающей жидкости для снижения температуры цилиндра.
8. Система смазки — обеспечивает смазку подвижных частей компрессора, уменьшая износ и трение. Масло, используемое в системе смазки, также помогает в охлаждении компонентов.

Принцип работы

Принцип работы поршневого компрессора основан на использовании возвратно-поступательного движения поршня для сжатия газа в цилиндре. Процесс можно разбить на несколько этапов:

1. Впуск газа — когда поршень движется вниз (в сторону от головки цилиндра), в цилиндре создается пониженное давление. В этот момент всасывающий клапан открывается, и воздух или другой газ втягивается в цилиндр через впускное отверстие.
2. Сжатие — после того как поршень достигает нижней мертвой точки (НМТ), он начинает двигаться вверх. Всасывающий клапан закрывается, и газ в цилиндре начинает сжиматься. Объем, занимаемый газом, уменьшается, а давление и температура газа увеличиваются.
3. Выпуск сжатого газа — когда поршень достигает верхней мертвой точки (ВМТ), давление газа становится максимальным. В этот момент открывается выпускной клапан, и сжатый газ выталкивается из цилиндра в накопительный ресивер или трубопровод.
4. Повторение цикла — после выпуска газа поршень снова начинает двигаться вниз, цикл повторяется. Такой цикл происходит множество раз в минуту, обеспечивая непрерывное сжатие газа.

Многоступенчатые агрегаты

Многоступенчатые поршневые компрессоры предназначены для повышения давления газа в несколько этапов (ступеней), что позволяет достичь значительно более высоких уровней сжатия по сравнению с одноступенчатыми компрессорами. Такой подход особенно важен в случаях, когда требуется получить высокое давление на выходе, но при этом минимизировать нагрузку на компоненты компрессора и увеличить его срок службы.

Основные элементы многоступенчатого поршневого компрессора включают:

1. Несколько цилиндров — многоступенчатые компрессоры оснащены несколькими цилиндрами различного диаметра. На первой ступени газ сжимается в цилиндре большого диаметра, затем поступает в цилиндр меньшего диаметра, где происходит дальнейшее сжатие.
2. Промежуточные охладители — между ступенями сжатия устанавливаются охладители (иногда называемые интеркулерами), которые снижают температуру газа перед его подачей на следующую ступень. Это предотвращает перегрев и повышает эффективность сжатия, так как охлажденный газ легко сжимается.
3. Промежуточные клапаны — промежуточные клапаны контролируют перемещение газа между ступенями. Они открываются при достижении необходимого давления на каждой стадии, обеспечивая подачу газа в следующий цилиндр.
4. Ресиверы между ступенями — в некоторых системах устанавливаются промежуточные ресиверы, которые аккумулируют сжатый газ перед его подачей на следующую ступень. Это способствует равномерному распределению нагрузки на компрессор и позволяет поддерживать стабильное давление на каждой стадии сжатия.

Многоступенчатые компрессоры широко применяются в таких областях, как нефтегазовая промышленность, химическая индустрия, производство электроэнергии, где требуется сжатие газов до очень высоких давлений.

Классификация поршневых установок

Поршневые компрессоры классифицируются по различным признакам, включая конструкцию, число ступеней сжатия, вид привода и тип охлаждения. Рассмотрим основные виды классификаций.

По числу ступеней сжатия

• Одноступенчатые компрессоры: Газ сжимается в одном цилиндре за один цикл. Подходят для низких и средних давлений.
• Многоступенчатые компрессоры: Сжатие газа происходит в несколько этапов с последовательным повышением давления.

По типу привода

• Электрические компрессоры: Работают от электродвигателя, наиболее распространенный вариант для стационарных установок.
• Компрессоры с двигателем внутреннего сгорания: Используются в мобильных установках, где нет доступа к электрической сети.
• Гидравлические и пневматические приводы: Реже встречающиеся типы, применяются в специфических условиях.

По количеству цилиндров и их расположению

• Одноцилиндровые компрессоры: Обладают простой конструкцией, применяются для небольших объемов работы.
• Многоцилиндровые компрессоры: Могут иметь от двух до нескольких десятков цилиндров, расположенных в ряд, V-образно или по кругу (радиально).

По способу охлаждения

• Воздушное охлаждение: Осуществляется за счет циркуляции воздуха вокруг цилиндров, применяется в компрессорах малой и средней мощности.
• Водяное охлаждение: Используется в мощных установках, где требуется интенсивное охлаждение цилиндров и других компонентов.

По типу применения

• Промышленные компрессоры: Используются в заводах, предприятиях, больших производственных линиях.
• Мобильные компрессоры: Применяются в строительстве, на выездных ремонтных работах, оборудованы шасси или колесами для транспортировки.

Назначение поршневого компрессора

Поршневой компрессор используется для сжатия газа с целью повышения его давления и последующего применения в различных задачах. Основные области применения включают:

1. Пневмоинструменты — поршневые компрессоры широко используются для подачи сжатого воздуха в пневматические инструменты, такие как гайковерты, дрели, краскопульты и т.д. Это позволяет значительно повысить производительность труда в строительстве, ремонте и на производстве.
2. Производственные процессы — в промышленности сжатый воздух применяется для работы различных механизмов, автоматизации процессов, пневмотранспортировки материалов и в системах контроля. Поршневые компрессоры находят применение в таких отраслях, как машиностроение, металлообработка, пищевая промышленность и фармацевтика.
3. Вентиляция и кондиционирование — в системах вентиляции и кондиционирования воздуха поршневые компрессоры используются для циркуляции и сжатия хладагента, что обеспечивает работу холодильных систем и кондиционеров.
4. Автомобильная индустрия — в автосервисах и на станциях техобслуживания поршневые компрессоры применяются для накачки шин, работы с пневмоинструментом, а также для проведения различных диагностических и ремонтных операций.
5. Энергетика и нефтегазовая промышленность — в этих отраслях поршневые компрессоры используются для сжатия природного газа, подачи воздуха в турбины, работы в системах бурения и добычи полезных ископаемых.
6. Медицинское оборудование — в медицине сжатый воздух, получаемый с помощью поршневых компрессоров, используется в аппаратах искусственного дыхания, анестезиологическом оборудовании и других медицинских устройствах.

Таким образом, поршневые компрессоры являются универсальными устройствами, которые играют ключевую роль в обеспечении работы различных систем и механизмов.

Особенности поршневых компрессоров

Поршневые компрессоры обладают рядом специфических характеристик, которые делают их популярными в различных сферах применения:

1. Высокое давление на выходе — одним из ключевых преимуществ поршневых компрессоров является их способность создавать высокое давление газа на выходе. Это достигается за счет возвратно-поступательного движения поршня внутри цилиндра, которое обеспечивает эффективное сжатие воздуха или газа.
2. Простота конструкции — поршневые компрессоры имеют относительно простую конструкцию, состоящую из цилиндра, поршня, клапанов и привода. Это делает их лёгкими в эксплуатации и ремонте, а также снижает затраты на обслуживание.
3. Надежность и долговечность — благодаря использованию прочных материалов, таких как сталь и чугун, поршневые компрессоры могут работать в условиях высоких нагрузок и температур. Это обеспечивает долгий срок службы и высокую надёжность оборудования.
4. Широкий диапазон мощностей — поршневые компрессоры выпускаются в различных вариантах, от компактных моделей для бытового использования до мощных промышленных установок. Это позволяет выбрать компрессор, соответствующий конкретным требованиям пользователя.
5. Способность работать с различными газами — поршневые компрессоры могут быть адаптированы для работы с различными газами, включая воздух, азот, кислород, природный газ и другие. Это расширяет их возможности в различных отраслях.
6. Многоступенчатость — некоторые модели поршневых компрессоров обладают многоступенчатой конструкцией, которая позволяет постепенно повышать давление газа. Это особенно важно для промышленных применений, где требуется достижение высоких давлений.
7. Шум и вибрация — одной из особенностей поршневых компрессоров является достаточно высокий уровень шума и вибрации, особенно в больших установках. Для снижения этих негативных эффектов применяются различные методы, такие как установка виброизоляторов и шумоизоляционных корпусов.
8. Требования к регулярному обслуживанию — для поддержания эффективности работы поршневого компрессора необходимо регулярное обслуживание, включающее замену масла, чистку фильтров, проверку состояния клапанов и других компонентов.

Заключение

Поршневые компрессоры отличаются надежностью и эффективностью, что делает их популярными во многих сферах. Понимание их внутреннего устройства и принципа работы помогает лучше оценить их возможности и ограничения, а также выбрать подходящую модель для конкретных задач.
