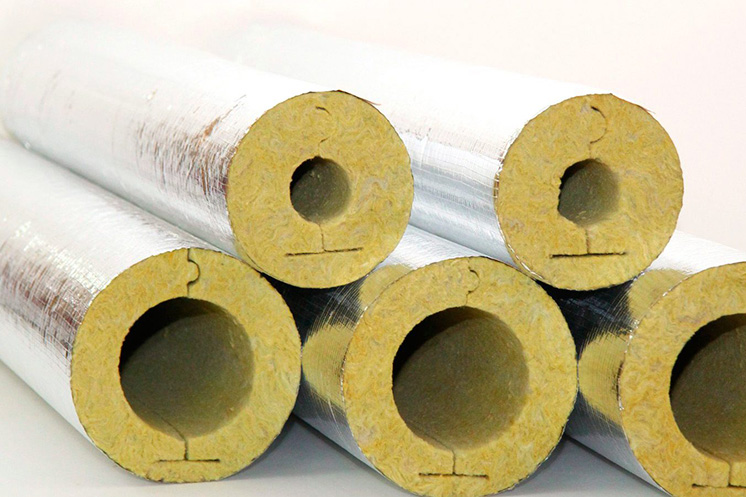

Теплоизоляция трубопроводов — важный этап, позволяющий сократить потери тепла и обеспечить эффективную работу инженерных систем. Правильный подбор теплоизоляционных материалов и толщины изоляции напрямую влияет на экономию энергоресурсов, предотвращение замерзания труб и увеличение срока службы трубопроводов.

Как правильно подобрать толщину для теплоизоляции трубы

Толщина теплоизоляции труб зависит от нескольких факторов:

1. Температура транспортируемого вещества. Чем выше температура внутри трубы, тем толще должна быть теплоизоляция. Это позволит снизить теплопотери и поддерживать оптимальные условия внутри системы.

2. Температура окружающей среды. Для трубопроводов, которые находятся на улице или в неотапливаемых помещениях, особенно важно учитывать внешние климатические условия. В регионах с холодным климатом толщина теплоизоляции должна быть увеличена, чтобы предотвратить замерзание транспортируемой жидкости.

3. Материал теплоизоляции. Существуют различные материалы, такие как минеральная вата, пенополиуретан, пенополистирол, каучуковая изоляция и другие. Каждый из них имеет разные коэффициенты теплопроводности, что напрямую влияет на необходимую толщину слоя. Например, материалы с низким коэффициентом теплопроводности требуют меньшей толщины по сравнению с материалами с высокой теплопроводностью.

4. Диаметр трубы. Трубопроводы большего диаметра требуют большей толщины теплоизоляции, поскольку они теряют больше тепла через поверхность. Важно учитывать, что для каждой конкретной трубы толщина изоляции рассчитывается индивидуально в зависимости от ее размера.

5. Тип транспортируемого вещества. Вода, пар, газ или другие жидкости имеют разные требования к температурному режиму. Для транспортировки газа или пара, особенно под высоким давлением, требования к теплоизоляции могут быть выше, чем для водопроводных систем.

Пример расчета толщины изоляции

Для упрощенного понимания можно воспользоваться рекомендациями СНиП (Строительные нормы и правила) или иными стандартами, которые содержат формулы для расчета толщины теплоизоляции в зависимости от температуры среды и окружающих условий. Например, для трубопроводов горячего водоснабжения может потребоваться изоляция толщиной от 30 до 100 мм в зависимости от температуры воды и условий эксплуатации.

Внутренний и внешний диаметр изоляции для труб

Теплоизоляция трубы рассчитывается на основе двух основных параметров: внутреннего и внешнего диаметра трубы. Эти показатели важны для правильного подбора и установки теплоизоляции.

1. Внутренний диаметр изоляции — это диаметр, который должен соответствовать наружному диаметру трубы. Изоляционный материал должен плотно прилегать к поверхности трубы, чтобы избежать теплопотерь и возможных воздушных зазоров, которые могут снизить эффективность изоляции.

2. Внешний диаметр изоляции — это общий диаметр трубопровода с установленной теплоизоляцией. Этот параметр влияет на монтажные работы и прокладку трубопроводов, особенно в случаях, когда необходимо учитывать ограничения по пространству, например, при прокладке в стенах или грунте. Толщина изоляционного материала непосредственно влияет на величину внешнего диаметра.

Пример расчета диаметров

Допустим, у нас есть труба с внешним диаметром 50 мм. Если расчетная толщина теплоизоляции составляет 30 мм, то внешний диаметр трубы с изоляцией будет:

Внешний диаметр изоляции = внешний диаметр трубы + 2 × толщина теплоизоляции.

Для нашей трубы это будет:

50 мм + 2 × 30 мм = 110 мм.

Таким образом, при проектировании и монтаже нужно учитывать, что итоговый диаметр трубопровода увеличится до 110 мм. Это важно для правильного расчета пространства и условий эксплуатации трубопроводной системы.

Таблица подбора размеров в зависимости от диаметра

Таблицы подбора толщины теплоизоляции помогают значительно упростить процесс выбора правильного материала. На основе таких таблиц можно быстро найти необходимую толщину изоляции в зависимости от диаметра трубы и температуры рабочей среды. Основные параметры, которые учитываются в таких таблицах:

• Диаметр трубы (наружный диаметр);
• Температура транспортируемой среды (вода, пар, газ и т. д.);
• Температура окружающей среды;
• Материал изоляции (например, минеральная вата, пенополиуретан, каучуковая изоляция).

Пример таблицы подбора толщины изоляции

Как пользоваться таблицей?

Для выбора толщины изоляции вам необходимо:

1. Определить диаметр трубы. Например, труба диаметром 50 мм.

2. Установить температуру транспортируемого вещества. Допустим, это горячая вода с температурой 90°C.

3. Найти соответствующую строку в таблице. Для трубы диаметром 50 мм и температуры 50-100°C рекомендуется толщина теплоизоляции 35 мм.

Инженерный расчет, как подобрать размер

Инженерный расчет толщины теплоизоляции труб учитывает несколько факторов, которые сложно учесть с помощью одной таблицы. Вот основные шаги, которые выполняются при расчете:

Определение теплопотерь

Для начала необходимо определить допустимые теплопотери на каждом участке трубопровода. Формула для расчета теплопотерь через цилиндрическую теплоизоляцию выглядит следующим образом:

Q = 2πλ × (T_ср − T_окр) / ln(D₂ / D₁)

где:

• Q — теплопотери, Вт/м;
• λ — коэффициент теплопроводности изоляционного материала, Вт/(м·К);
• T_ср — температура внутри трубы, °C;
• T_окр — температура окружающей среды, °C;
• D₁ — наружный диаметр трубы, м;
• D₂ — наружный диаметр трубы с изоляцией, м;
• ln — натуральный логарифм.

Выбор материала теплоизоляции

Каждый материал имеет свой коэффициент теплопроводности, который определяет его способность сохранять тепло. Например:

• Минеральная вата: λ = 0,035 Вт/(м·К).
• Пенополиуретан: λ = 0,022 Вт/(м·К).
• Каучуковая изоляция: λ = 0,038 Вт/(м·К).

Чем ниже коэффициент теплопроводности, тем эффективнее материал сохраняет тепло, и тем тоньше может быть изоляция.

Определение температуры среды и окружающей среды

Важно учитывать, при каких температурных условиях будет эксплуатироваться трубопровод. Например, в отапливаемых помещениях и на улице потребуется разная толщина изоляции даже для одной и той же трубы.

Подбор толщины изоляции

На основании выбранных значений можно рассчитать оптимальную толщину теплоизоляции t, которая минимизирует теплопотери:

t = (D₂ − D₁) / 2

Пример расчета:

1. Наружный диаметр трубы D₁ = 0,05 м (50 мм).

2. Температура внутри трубы T_ср = 90 °C.

3. Температура окружающей среды T_окр = 20 °C.

4. Коэффициент теплопроводности минеральной ваты λ = 0,035 Вт/(м·К).

Подставив эти данные в формулу, можно рассчитать теплопотери и на основе этого значения выбрать нужную толщину изоляции.

Учет дополнительных факторов

Также важно учитывать:

• Потенциальные нагрузки на изоляцию. При прокладке трубопровода под землей или в сложных условиях может потребоваться более прочная и толщина изоляция.
• Стоимость материалов и монтажа. Экономическая эффективность также важна при выборе.

Заключение

Толщина теплоизоляции труб — это критически важный параметр, который необходимо тщательно рассчитывать с учетом множества факторов, таких как температура транспортируемого вещества, климатические условия, материал изоляции и размер трубопровода. Неправильный выбор толщины может привести к снижению эффективности системы, увеличению теплопотерь и, в конечном итоге, повышенным эксплуатационным расходам.
