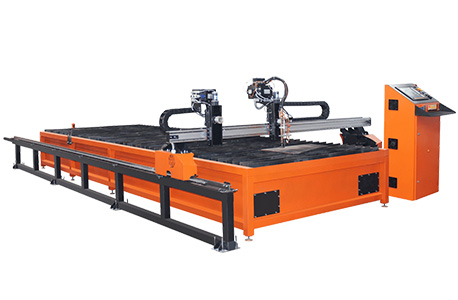

Станок плазменной резки - это современное оборудование, используемое для резки металлических листов с высокой точностью и скоростью. Технология плазменной резки основана на использовании потока плазмы высокой температуры для расплавления и вырезки материала.

Принцип работы станка плазменной резки

- Подготовка материала: лист металла укладывается на рабочую поверхность станка.- Управление: с помощью специального программного обеспечения оператор задает необходимые параметры резки.- Запуск: после загрузки программы станок запускает процесс резки.- Перемещение плазменного горячего потока: газ под давлением подается через сопло, где происходит ионизация и образование плазмы.- Расплавление материала: высокотемпературный поток плазмы расплавляет металл, образуя рез.- Движение портала: на портале установлен рабочий инструмент, который перемещается по предопределенным координатам для резки материала.

Портал

Портал - это одна из главных частей станка плазменной резки, отвечающая за перемещение рабочего инструмента по заданным координатам. Портал состоит из двух боковых стоек и горизонтального балки, на которой установлен режущий инструмент.

Характеристики портала

- Жесткость: портал должен быть достаточно жестким, чтобы обеспечить точность резки и предотвратить деформацию при работе.- Точность: качество резки напрямую зависит от точности перемещения портала по координатам.- Надежность: портал должен быть надежным и устойчивым к вибрациям для обеспечения стабильной работы.- Скорость: важным параметром является скорость перемещения портала, которая влияет на производительность и эффективность работы.

Стол плазменной резки

Стол плазменной резки представляет собой рабочую поверхность, на которой укладываются листы металла для последующей обработки. Он является важной частью станка, обеспечивая устойчивую базу для выполнения точных и качественных резов.

Характеристики стола плазменной резки

- Размеры: стол может иметь различные размеры, в зависимости от потребностей производства.- Материал: столы изготавливаются из специальных сплавов или стали, чтобы быть прочными и долговечными.- Подвижность: некоторые столы оборудованы системами перемещения, позволяющими легко и точно устанавливать листы металла для резки.- Поверхность: важно, чтобы поверхность стола была ровной и гладкой для обеспечения качественной резки.

Система дымоудаления

Одним из важных аспектов работы станка плазменной резки является эффективная система дымоудаления. При резке металла плазменным методом выделяется значительное количество дыма и паров, которые необходимо эффективно удалить, чтобы обеспечить безопасные условия работы и предотвратить загрязнение рабочего помещения.

Характеристики системы дымоудаления

- Вентиляция: установленные вентиляционные системы отводят дым и пары наружу помещения, обеспечивая свежий и безопасный воздух для работников.- Фильтрация: некоторые системы оборудованы фильтрами, которые очищают выхлопные газы перед их выбросом, минимизируя воздействие на окружающую среду.- Регулировка: важно иметь возможность регулировать интенсивность работы системы дымоудаления в зависимости от условий резки и общих требований безопасности.

Источник плазмы

Источник плазмы – это ключевой компонент станка плазменной резки, который генерирует высокотемпературный плазменный поток, необходимый для разрезания металла. Существуют различные типы источников плазмы, включая:

Плазмотрон

Это устройство создает плазму путем ионизации газа, обычно азота или кислорода. Плазмотроны обеспечивают высокую скорость резки и могут работать с различными металлическими материалами.

Инверторный источник

Инверторные источники обладают высокой эффективностью и компактными размерами. Они позволяют регулировать параметры плазмы для достижения оптимальных результатов резки.

Система управления и программное обеспечение

Система управления и программное обеспечение станка плазменной резки представляют собой комплекс технологий, обеспечивающих автоматизацию и контроль процесса резки. Основные элементы системы управления включают:

ЧПУ (Числовое программное управление)

ЧПУ позволяет программировать и контролировать движения станка с высокой точностью. Оператор может создавать и редактировать программы резки, оптимизируя производственные процессы.

Датчики и камеры

Современные станки плазменной резки оснащены датчиками и камерами, позволяющими автоматически корректировать положение инструмента и материала в реальном времени.

Программное обеспечение

Специализированное программное обеспечение предоставляет оператору инструменты для создания сложных геометрических форм, оптимизации раскроя материала и управления процессом резки.

Лифт

Лифт – это механизм на станке плазменной резки, предназначенный для подъема и опускания плазменного устройства в процессе работы. Он играет важную роль в управлении высотой резки и обеспечивает правильное расположение горелки относительно обрабатываемого материала.

Основные функции лифта включают:1. Регулировка высоты: лифт позволяет оператору устанавливать оптимальное расстояние между горелкой и металлом в зависимости от толщины и типа материала, что влияет на качество и скорость резки.2. Поддержание стабильности: хорошо настроенный лифт обеспечивает стабильное положение горелки в процессе работы, избегая возможных колебаний и искажений результирующего изделия.3. Автоматизация: некоторые современные станки плазменной резки оснащены автоматическими лифтами, которые могут регулировать высоту горелки на основе заранее заданных параметров, что повышает эффективность процесса.

Направляющие

Направляющие – это элементы станка плазменной резки, предназначенные для обеспечения точности и плавности движения горелки во время резки. Они являются важным компонентом, который влияет на качество и точность выполнения.

Основные особенности направляющих:1. Прочность и жесткость: направляющие должны быть достаточно прочными и жесткими, чтобы предотвратить любые искажения во время движения горелки и обеспечить точность резки.2. Плавность движения: хорошо смазанные и правильно настроенные направляющие обеспечивают плавное и равномерное движение горелки, что сказывается на четкости и качестве резки.3. Настройка и обслуживание: регулярная проверка и обслуживание направляющих необходимы для их длительного срока службы и оптимальной производительности станка.

Кабели

Кабели на станке плазменной резки играют ключевую роль в передаче электрического тока, необходимого для работы плазменного горелка. Хорошо качественные кабели обеспечивают надежную передачу энергии и помогают избежать возможных перебоев или повреждений оборудования.

Защитные рукава

Защитные рукава на станке плазменной резки предназначены для защиты кабелей от механических повреждений, осколков металла и внешних воздействий. Они способствуют продлению срока службы кабелей и обеспечивают безопасность в процессе работы.

Преимущества станка плазменной резки

Высокая скорость и точность

Станок плазменной резки позволяет выполнять резку металла с высокой скоростью и точностью, что делает его идеальным выбором для производства деталей с требованиями к высокой точности и скорости.

Работа с различными материалами

Этот станок способен обрабатывать различные типы металла, включая нержавеющую сталь, алюминий, медь и другие сплавы, что делает его универсальным инструментом в металлообработке.

Минимальные искажения

Благодаря высокой точности и контролю процесса резки, станок плазменной резки обеспечивает минимальные искажения обрабатываемого материала, что важно для производства качественных изделий.

Экономия времени и ресурсов

Эффективная работа станка плазменной резки позволяет сократить время производства и использовать меньше материала, что в конечном итоге приводит к экономии ресурсов и снижению затрат.

Удобство в эксплуатации

Современные станки плазменной резки обладают удобным интерфейсом управления, автоматическими функциями регулировки и могут быть легко настроены для выполнения различных видов работ.

Станок плазменной резки представляет собой важное технологическое достижение в области металлообработки, обеспечивая высокую эффективность, точность и экономичность производственных процессов. Кабели, защитные рукава и другие компоненты этого оборудования играют ключевую роль в обеспечении его надежной работы и долговечности.
