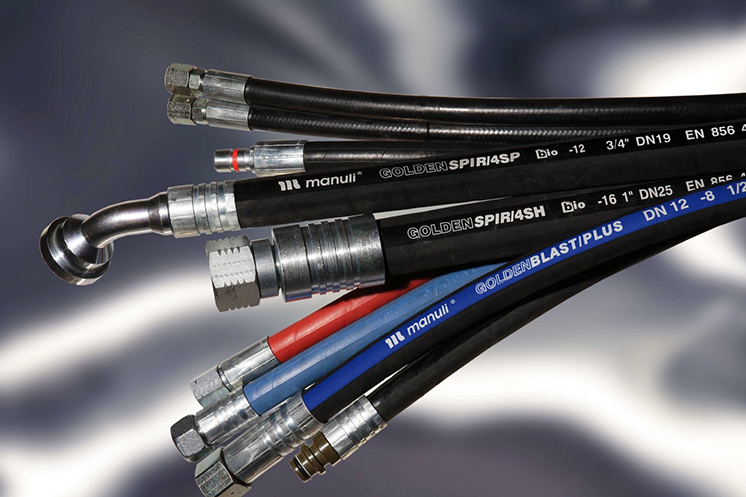

Рукава высокого давления (РВД) — это важнейший элемент гидравлических систем, обеспечивающий транспортировку различных жидкостей под высоким давлением. Производство РВД является сложным и многоэтапным процессом, требующим точного соблюдения технологий и использования высококачественных материалов.

Конструктивные особенности рукавов высокого давления

РВД имеют многослойную конструкцию, которая обеспечивает их долговечность и способность выдерживать значительные нагрузки. Основными элементами рукавов являются:

1. Внутренняя трубка. Изготавливается из синтетической резины или других эластомеров, стойких к воздействию транспортируемых жидкостей. Основная задача внутренней трубки — защита от химических воздействий и создание герметичного канала для перекачиваемой жидкости.

2. Армирующие слои. Эти слои обеспечивают прочность и устойчивость к высоким давлениям. Для армирования обычно используются стальные оплетки или спирали, которые бывают нескольких видов:

• Оплетка — используется в гибких рукавах, для которых важна высокая маневренность.
• Спираль — применяется для более жестких рукавов, предназначенных для работы при экстремально высоком давлении.

3. Внешний слой. Изготавливается из резины, стойкой к внешним воздействиям — истиранию, ультрафиолетовому излучению, высоким и низким температурам. Этот слой защищает внутреннюю структуру рукава от механических повреждений и воздействия окружающей среды.

4. Концевые фитинги. Концы РВД оснащаются металлическими фитингами, которые обеспечивают герметичное и надежное соединение рукава с гидравлической системой. Фитинги могут быть различных типов в зависимости от специфики оборудования и сферы применения.

Основные требования к РВД включают

• Способность выдерживать давление в пределах от нескольких десятков до нескольких сотен атмосфер.
• Устойчивость к агрессивным жидкостям, температурным перепадам и механическим повреждениям.
• Гибкость (для определенных типов) и возможность работы в узких или труднодоступных местах.

Какое техническое оснащение нужно для производства РВД

Производство рукавов высокого давления — это высокотехнологичный процесс, который требует специализированного оборудования и строгого контроля на всех этапах. Для производства РВД необходимо следующее техническое оснащение:

1. Экструдеры для производства внутренней трубки. С помощью этого оборудования формируется внутренняя резиновая трубка. Экструдеры должны обеспечивать равномерное качество материала и точные размеры изделия.

2. Оборудование для намотки армирующих слоев. Процесс армирования рукава является ключевым этапом, определяющим его прочность. Используются автоматизированные машины для намотки стальной проволоки или других материалов, которые накладываются на внутреннюю трубку.

3. Оборудование для наложения внешнего слоя. Внешний слой резины формируется с помощью специальных машин, которые должны обеспечивать равномерное покрытие. Этот этап также включает процесс вулканизации, где происходит термическая обработка резины для улучшения ее прочностных характеристик.

4. Пресс для опрессовки фитингов. Окончательные фитинги (соединительные элементы) крепятся к рукавам с помощью прессов. Они должны обеспечивать высокую степень герметичности и надежности соединения.

5. Испытательные стенды. Все произведенные РВД проходят тестирование на прочность и герметичность. Специальные испытательные стенды позволяют проверить рукав на стойкость к рабочему давлению и гидравлическим ударам.

6. Оборудование для маркировки. На готовые рукава наносится информация о характеристиках (рабочее давление, диаметр, производитель), что позволяет легко идентифицировать изделие.

7. Системы контроля качества. Автоматизированные системы контроля позволяют выявить возможные дефекты на ранних этапах производства и гарантировать соответствие рукавов высоким стандартам качества.

Необходимые расходные материалы для производства рукавов высокого давления

Производство РВД включает использование различных материалов, которые обеспечивают высокие эксплуатационные характеристики изделия. Основными расходными материалами являются:

1. Синтетическая резина для внутреннего слоя. Этот материал служит для создания внутренней трубки рукава. Резина должна быть химически стойкой к транспортируемым жидкостям, а также выдерживать высокие температуры и давления. В зависимости от применения могут использоваться различные типы резины, например, NBR (нитрильный каучук) для нефтяных жидкостей или EPDM (этилен-пропиленовый каучук) для работы с химически агрессивными средами.

2. Армирующие материалы. Для обеспечения прочности рукава используются металлические (обычно стальные) или синтетические волокна, из которых формируются армирующие слои. Варианты армирования включают:

• Стальная проволока — для создания спиральных или оплеточных слоев, что позволяет выдерживать высокие давления.
• Текстильные нити — используются для армирования рукавов, предназначенных для менее жестких условий работы, но обеспечивающих гибкость.

3. Резина для внешнего слоя. Внешняя оболочка защищает рукав от внешних факторов: истирания, механических повреждений, ультрафиолетового излучения и экстремальных температур. Для этого используется износостойкая и устойчивая к воздействию окружающей среды резина, например, CR (хлоропреновый каучук).

4. Фитинги и металлические детали. Для создания герметичных соединений на концах рукавов используются металлические фитинги из стали или латуни. Эти компоненты обеспечивают надежное соединение РВД с гидравлическими системами и должны быть высокоточным и прочным.

5. Клей и адгезивы. Используются для прочного соединения слоев резины и армирующих материалов. Адгезивные составы должны быть устойчивы к высоким давлениям и механическим нагрузкам.

Технология изготовления рукавов высокого давления

Технологический процесс производства рукавов высокого давления состоит из нескольких ключевых этапов. Каждый из них требует использования специального оборудования и строгого соблюдения стандартов качества.

1. Экструзия внутренней трубки

Первым этапом является формирование внутреннего слоя рукава, который создается методом экструзии. В экструдере резиновая смесь проходит через специальные формы (фильеры), в результате чего получается гладкая трубка нужного диаметра. Этот этап важен для обеспечения герметичности и стойкости внутреннего канала к транспортируемым жидкостям.

2. Армирование

После создания внутренней трубки начинается процесс армирования. На трубку накладывается армирующий слой из стальной проволоки или синтетических нитей. В зависимости от требований к рукаву может быть использована одна или несколько оплеток или спиралей. Процесс армирования выполняется на специальных машинах, которые точно контролируют натяжение и шаг намотки материала.

Существуют два основных типа армирования:

• Оплетка — обеспечивает гибкость рукава и используется для изделий, которые работают при средних давлениях.
• Спираль — применяется для рукавов, работающих в условиях экстремально высоких давлений и ударных нагрузок.

3. Наложение внешнего слоя

После армирования рукава на него накладывается внешний слой резины. Этот слой также формируется методом экструзии, и его задача — защитить внутреннюю структуру от механических повреждений и негативных факторов окружающей среды. Внешний слой делает рукав устойчивым к истиранию, ультрафиолетовому излучению, химическим веществам и другим внешним воздействиям.

4. Вулканизация

После формирования всех слоев рукав проходит через процесс вулканизации. Это термическая обработка, в ходе которой происходит химическая реакция, делает резину более прочной и устойчивой к износу. Вулканизация происходит в специальных печах при высокой температуре, где контролируются время и температурные параметры для достижения оптимальных характеристик рукава.

5. Установка фитингов

Концевые фитинги устанавливаются с использованием специального пресса. Они крепятся на обоих концах рукава и обеспечивают герметичное соединение с другими компонентами гидравлической системы. Пресс обеспечивает надежное крепление фитинга и предотвращает утечки при высоких давлениях.

6. Испытания

После завершения всех этапов производства рукава подвергаются тестированию на специальных стендах. Испытания включают проверку на максимальное рабочее давление, стойкость к гидравлическим ударам и герметичность соединений. Это важный этап, который позволяет выявить дефекты и гарантировать качество готовой продукции.

Разновидности РВД

Рукава высокого давления бывают различных типов, что позволяет использовать их в различных условиях эксплуатации. Выбор конкретного типа РВД зависит от характера транспортируемой жидкости, рабочих температур, давления и других факторов. Основные разновидности РВД включают:

1. Рукава с оплеточной конструкцией

РВД с оплеткой из металлической проволоки или синтетических материалов широко применяются в тех случаях, когда важна гибкость рукава. Внутренний слой таких рукавов выполнен из резины или других эластичных материалов, устойчивых к воздействию рабочих жидкостей, таких как гидравлические масла, вода или химические растворы. Металлическая оплетка придает прочность рукаву, сохраняя при этом его гибкость.

Характеристики:

• Давление: обычно выдерживают средние значения давления.
• Гибкость: высокая, что делает их удобными для монтажа в труднодоступных местах.
• Применение: системы с движущимися частями, например, в сельскохозяйственных машинах или автотранспорте.

2. Рукава со спиральной конструкцией

Эти рукава имеют несколько слоев спиральной стальной проволоки, что делает их способными выдерживать экстремальные давления и гидравлические удары. Они менее гибкие по сравнению с оплеточными рукавами, но более устойчивы к разрушению при высоких нагрузках.

Характеристики:

• Давление: предназначены для работы с высокими и сверхвысокими давлениями.
• Гибкость: значительно ниже, чем у оплеточных рукавов.
• Применение: тяжелая промышленность, строительство, буровые установки.

3. Рукава для агрессивных сред

РВД, предназначенные для работы с агрессивными химическими веществами, изготавливаются из специальных материалов, таких как фторкаучук или политетрафторэтилен (PTFE). Такие рукава имеют повышенную химическую стойкость и часто используются в химической и нефтехимической промышленности.

Характеристики:

• Устойчивость: высокая стойкость к агрессивным жидкостям.
• Температурный диапазон: выдерживают широкий диапазон температур.
• Применение: транспортировка химикатов, кислот, щелочей.

4. Термостойкие рукава

Эти рукава предназначены для работы в условиях высоких температур. В их конструкции используются термостойкие резины, такие как силикон или специальный фторкаучук. Они могут работать при температурах до +200 °C и выше, сохраняя свои эксплуатационные характеристики.

Характеристики:

• Температура: устойчивы к воздействию высоких температур.
• Применение: металлургия, энергетика, печное оборудование.

Подготовительный этап

Процесс производства рукавов высокого давления начинается с подготовительного этапа, который является основой для последующего изготовления высококачественных изделий. Этот этап включает несколько ключевых операций, направленных на подготовку материалов и оборудования к основным технологическим процессам.

1. Подбор материалов

На подготовительном этапе проводится тщательный подбор материалов для производства рукавов. В зависимости от назначения РВД выбираются:

• Внутренний слой: материалы, которые устойчивы к химическому воздействию транспортируемых жидкостей.
• Армирующие материалы: стальная проволока, текстильные или синтетические волокна, обеспечивающие необходимую прочность.
• Внешний слой: износостойкие резины, защищающие рукав от внешних воздействий (механических повреждений, ультрафиолета, агрессивных сред).

Правильный выбор материалов напрямую влияет на долговечность и надежность РВД, поэтому на этом этапе проводится оценка условий эксплуатации и требований к будущему изделию.

2. Подготовка оборудования

Перед началом производства важно подготовить все необходимое оборудование:

• Экструдеры для формирования внутреннего и внешнего слоев резины.
• Армировочные машины для наложения металлической или синтетической оплетки.
• Прессы для установки фитингов и опрессовки рукавов.
• Испытательные стенды, где будут проверяться готовые изделия на прочность и герметичность.

На подготовительном этапе проверяется состояние всех машин, проводится их настройка и калибровка, что позволяет избежать дефектов в процессе производства.

3. Подготовка адгезивов и клеевых составов

Для надежного соединения резины и армирующих материалов используются специальные адгезивы и клеевые составы. На подготовительном этапе они тщательно подбираются и готовятся к нанесению. Важно обеспечить равномерное распределение адгезивов, чтобы избежать расслоения готового рукава.

4. Тестирование и калибровка сырья

На этапе подготовки также проводятся лабораторные испытания сырья — резиновых смесей и металлических армирующих материалов. Проверяется их соответствие стандартам качества и физико-механические характеристики, такие как прочность, эластичность и устойчивость к воздействию высоких температур и агрессивных жидкостей.

5. Разработка технической документации

Важной частью подготовительного этапа является разработка технической документации. В ней указываются все параметры будущих изделий: длина, диаметр, рабочее давление, материал, условия эксплуатации. Техническая документация служит основой для контроля на всех этапах производства.

Что входит в ремонт РВД

Ремонт рукавов высокого давления — это процесс восстановления их эксплуатационных характеристик после выхода из строя. Из-за интенсивной эксплуатации рукава могут подвергаться различным повреждениям, которые влияют на их прочность и герметичность. Важно провести своевременный и качественный ремонт, чтобы предотвратить аварийные ситуации и продлить срок службы оборудования. Основные этапы ремонта РВД включают:

1. Диагностика повреждений

Первым шагом в ремонте РВД является тщательная диагностика. Специалисты проверяют рукав на наличие утечек, повреждений армирующего слоя, износа резины и деформаций фитингов. Для диагностики могут использоваться визуальные осмотры, гидравлические тесты под давлением и другие методы, которые позволяют выявить точные причины неисправностей.

2. Замена или восстановление фитингов

Если фитинги на концах рукава повреждены или утратили герметичность, их заменяют. Это один из самых распространенных ремонтных процессов, поскольку фитинги подвержены сильному механическому воздействию. На специальном оборудовании фитинги удаляются и устанавливаются новые, обеспечивая герметичность соединений. Иногда возможен их ремонт или повторное использование после проверки и очистки.

3. Замена резинового слоя

При повреждении или износе резиновой оболочки может быть произведена замена отдельных участков резины или восстановление герметичности путем использования специальных ремонтных составов и технологий. При этом сохраняется целостность армирующего слоя, если он не поврежден.

4. Опрессовка и тестирование

После замены фитингов и ремонта резинового слоя рукав опрессовывается на специальном прессе для проверки на герметичность и устойчивость к давлению. Опрессовка выполняется под давлением, превышающим рабочие параметры рукава, чтобы гарантировать его надежность. В случае успешного тестирования рукав считается готовым к эксплуатации.

5. Полное восстановление

В случае серьезных повреждений, когда рукав утратил свои ключевые свойства или имеет множественные дефекты, проводится полное восстановление. Это может включать замену всех слоев: внутреннего, армирующего и внешнего. Такой ремонт сопоставим с изготовлением нового рукава, но в некоторых случаях он более экономичен.

Какие преимущества рукавов высокого давления

РВД обладают рядом преимуществ, которые делают их незаменимыми элементами в различных гидравлических системах. Эти преимущества позволяют использовать рукава в самых тяжелых условиях эксплуатации, обеспечивая надежную работу техники и оборудования.

1. Способность выдерживать высокие давления

Главное преимущество рукавов высокого давления заключается в их способности выдерживать огромные нагрузки. В зависимости от конструкции и типа армирования, РВД могут справляться с давлением до нескольких сотен бар. Это делает их незаменимыми в гидравлических системах, где требуется передача энергии или жидкостей под высоким давлением.

2. Гибкость и маневренность

Несмотря на свою прочность, рукава высокого давления могут обладать высокой гибкостью. Это особенно важно в случаях, когда система устанавливается в труднодоступных местах или при работе с подвижным оборудованием. Гибкие РВД облегчают монтаж и эксплуатацию гидравлических систем.

3. Устойчивость к агрессивным средам

РВД часто применяются в условиях, где транспортируемые жидкости агрессивны по своему химическому составу. Благодаря использованию специальных материалов, таких как фторкаучук или PTFE, рукава устойчивы к воздействию масел, химикатов, кислот и щелочей. Это повышает их долговечность и снижает риск аварийных ситуаций.

4. Высокая устойчивость к износу

Внешний слой РВД изготавливается из материалов, устойчивых к механическим повреждениям и воздействию окружающей среды. Рукава устойчивы к истиранию, проколам, а также воздействию ультрафиолетовых лучей, что делает их пригодными для использования в тяжелых условиях эксплуатации, например, на строительных площадках или в горнодобывающей промышленности.

5. Широкий температурный диапазон эксплуатации

Современные РВД могут работать при экстремальных температурах — как при высоких, так и при низких. Это достигается использованием термостойких материалов для внутреннего и внешнего слоев. Некоторые рукава могут выдерживать температуры от -40°C до +200°C, что делает их пригодными для работы в самых разных климатических условиях.

6. Надежные соединения

Благодаря применению высококачественных фитингов и технологий опрессовки, РВД обеспечивают герметичное и надежное соединение в гидравлических системах. Это исключает утечки и гарантирует безопасную эксплуатацию даже при высоких давлениях.

Заключение

Производство рукавов высокого давления — это сложный процесс, который требует использования специализированного оборудования и строгого контроля на каждом этапе. Конструктивные особенности РВД, такие как многослойная структура, армирующие слои и надежные фитинги, обеспечивают их способность работать при высоких давлениях и в агрессивных средах. Технологическое оснащение, необходимое для производства, включает экструдеры, машины для намотки, оборудование для вулканизации и испытательные стенды, что позволяет производить качественные и долговечные изделия для гидравлических систем.
