Поршневые компрессоры являются одним из самых распространенных типов компрессорного оборудования, широко используемого в различных отраслях промышленности и бытовых приложениях.

Общее описание поршневых компрессоров

Поршневой компрессор — это устройство для сжатия газов или воздуха, где рабочим органом является поршень, движущийся внутри цилиндра. Принцип работы таких компрессоров основан на возвратно-поступательном движении поршня, которое приводит к уменьшению объема воздуха или газа и, следовательно, к его сжатию.

Поршневые компрессоры могут быть одно- и многоступенчатыми. В одноступенчатых сжатие происходит в одном цилиндре, тогда как в многоступенчатых сжатие осуществляется последовательно в нескольких цилиндрах, что позволяет достигать более высокого давления. Компрессоры этого типа могут использоваться для различных целей: от обеспечения работы пневмоинструмента и пневматических систем до сжатия природного газа и других промышленных процессов.

Преимущества поршневых компрессоров включают их универсальность, способность работать с высокими давлениями и возможность регулировки производительности. Однако они также имеют недостатки, такие как шум и вибрации, а также необходимость регулярного технического обслуживания.

Основные детали и конструктивные особенности поршневых компрессоров

Поршневые компрессоры состоят из нескольких ключевых деталей, каждая из которых играет важную роль в процессе сжатия газа:

1. Цилиндр: Это основная часть, внутри которой движется поршень. Цилиндр изготавливается из чугуна или других высокопрочных материалов, чтобы выдерживать высокие нагрузки и температурные воздействия.
2. Поршень: движущийся внутри цилиндра, является основным рабочим элементом компрессора. Он создает давление, сжимая газ. Поршень соединен с кривошипом и шатуном, которые преобразуют вращательное движение двигателя в возвратно-поступательное движение.
3. Кривошипно-шатунный механизм: Этот механизм преобразует вращательное движение вала двигателя в линейное движение поршня. Он состоит из кривошипа, шатуна и коленчатого вала.
4. Клапаны: В поршневом компрессоре используются впускные и выпускные клапаны, которые обеспечивают подачу газа в цилиндр и его последующее удаление после сжатия. Клапаны автоматически открываются и закрываются под воздействием давления, создаваемого поршнем.
5. Система смазки: Для обеспечения долгосрочной и надежной работы компрессора необходимо постоянное смазывание его подвижных частей. Масляная система смазки поддерживает минимальный уровень трения и предотвращает износ деталей.
6. Охладители: При сжатии газа выделяется значительное количество тепла, что может привести к перегреву компрессора. Охладители, такие как водяные или воздушные радиаторы, помогают снижать температуру сжатого газа и защищают оборудование от перегрева.
7. Ресивер: В некоторых поршневых компрессорах используется ресивер — емкость для хранения сжатого воздуха или газа. Он позволяет компенсировать колебания давления и обеспечивает стабильное снабжение сжатым воздухом.

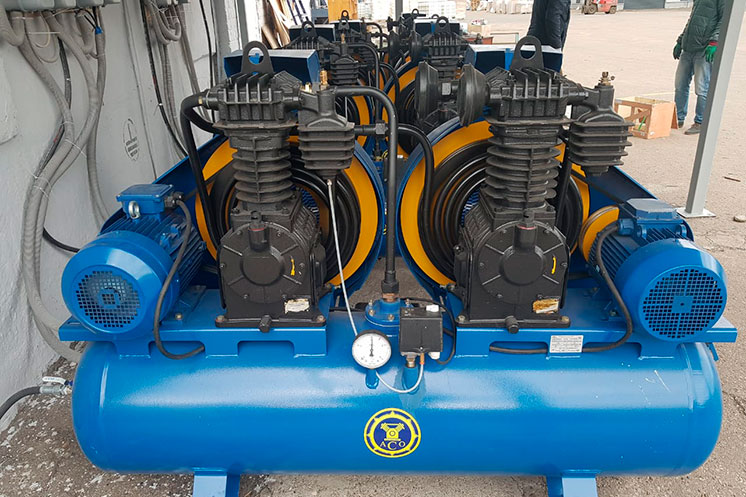

Технические характеристики

Основные технические характеристики поршневых компрессоров включают:

• Рабочее давление: Диапазон может варьироваться от 6 до 15 бар и выше в зависимости от модели и назначения компрессора.
• Производительность: Измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч) и отражает количество воздуха, которое компрессор способен сжать за определенный период.
• Мощность двигателя: Мощность двигателя, который приводит в движение поршень, варьируется от 1 до 15 кВт и более.
• Частота вращения: Важный параметр, влияющий на долговечность и производительность компрессора. Частота вращения вала обычно составляет от 500 до 1500 оборотов в минуту.
• Объем ресивера: Может составлять от 24 до 500 литров и более, в зависимости от модели и потребностей пользователя.

Конструкция поршневого компрессора

Поршневой компрессор состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию в процессе сжатия воздуха или газа. Рассмотрим основные элементы конструкции:

1. Цилиндр
2. Цилиндр является основным элементом компрессора, внутри которого движется поршень. Он выполнен из высокопрочных материалов, таких как чугун или легированные стали, чтобы выдерживать высокие давления и температуры. Внутренние стенки цилиндра должны быть идеально гладкими для минимизации трения.
3. Поршень
4. Поршень представляет собой движущуюся деталь, которая перемещается внутри цилиндра и осуществляет сжатие воздуха или газа. Он соединен с шатуном, который, в свою очередь, соединен с кривошипом. Во время работы двигателя кривошипно-шатунный механизм преобразует вращательное движение вала в возвратно-поступательное движение поршня.
5. Кривошипно-шатунный механизм
6. Этот механизм состоит из кривошипа, шатуна и коленчатого вала. Преобразует вращательное движение двигателя в линейное движение поршня, обеспечивая процесс сжатия. Кривошипно-шатунный механизм является ключевым звеном в работе компрессора, и его надежность напрямую влияет на долговечность оборудования.
7. Клапаны
8. Поршневой компрессор оснащен впускными и выпускными клапанами, которые управляют потоком воздуха или газа. Впускные клапаны открываются для подачи газа в цилиндр, а выпускные клапаны выпускают сжатый газ. Эти клапаны работают автоматически и контролируются давлением внутри цилиндра.
9. Система смазки
10. Для уменьшения трения и износа подвижных частей компрессора применяется система смазки. Обычно используется масло, которое циркулирует по системе, смазывая кривошипно-шатунный механизм, поршень и другие подвижные части. Качество и регулярность смазки критически важны для долгосрочной работы компрессора.
11. Система охлаждения
12. В процессе сжатия воздуха выделяется значительное количество тепла, что может привести к перегреву оборудования. Для предотвращения перегрева компрессор оснащается системой охлаждения, которая может быть воздушной или жидкостной. Система охлаждения помогает поддерживать оптимальную рабочую температуру и защищает оборудование от перегрузок.
13. Ресивер
14. Ресивер — это емкость для хранения сжатого воздуха. Он служит для сглаживания пульсаций давления и обеспечивает стабильное снабжение сжатым воздухом. Объем ресивера может варьироваться в зависимости от модели компрессора и его назначения.

Технические характеристики поршневых компрессоров

При выборе поршневого компрессора важно учитывать его основные технические характеристики, которые определяют его производительность и область применения.

1. Рабочее давление
2. Рабочее давление — это одно из ключевых параметров компрессора, определяющее максимальное давление, которое оборудование способно создать. Для поршневых компрессоров рабочее давление обычно составляет от 6 до 15 бар, однако существуют модели, способные создавать давление до 30 бар и более.
3. Производительность
4. Производительность компрессора измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч) и отражает объем воздуха, который может сжать за единицу времени. Производительность варьируется в зависимости от размера компрессора, числа цилиндров и мощности двигателя. Для бытовых моделей производительность обычно составляет от 100 до 400 л/мин, тогда как промышленные компрессоры могут достигать 1000 л/мин и более.
5. Мощность двигателя
6. Мощность двигателя, которая обычно выражается в киловаттах (кВт), является важным показателем, влияющим на производительность. Бытовые модели имеют мощность от 1 до 3 кВт, в то время как промышленные компрессоры могут оснащаться двигателями мощностью до 15 кВт и выше.
7. Частота вращения вала
8. Частота вращения вала двигателя (об/мин) определяет скорость работы компрессора. Оптимальная частота вращения варьируется в зависимости от модели, но обычно составляет от 800 до 1500 об/мин. Высокая частота вращения позволяет увеличить производительность, но может снижать срок службы из-за повышенного износа.
9. Объем ресивера
10. Объем ресивера — это важный параметр, влияющий на стабильность работы системы. Чем больше объем ресивера, тем меньше компрессор включается и выключается, что уменьшает износ оборудования. Для бытовых моделей объем ресивера составляет от 24 до 100 литров, для промышленных — от 200 литров и выше.
11. Тип привода
12. Поршневые компрессоры могут иметь ременной или прямой привод. Ременной привод обеспечивает более плавную работу и снижает нагрузку на двигатель, что увеличивает срок службы оборудования. Прямой привод, напротив, более компактен и эффективен, но вызывает больше вибраций и шума.

Перекачиваемые газы поршневыми компрессорами

Поршневые компрессоры отличаются высокой универсальностью и могут использоваться для сжатия различных газов. Тип газа, который может быть перекачан с использованием поршневого компрессора, зависит от конструктивных особенностей оборудования, материалов, используемых в его конструкции, и условий эксплуатации. Рассмотрим основные типы газов, которые могут перекачиваться с помощью поршневых компрессоров:

1. Воздух
2. Сжатие и перекачка воздуха является одной из самых распространенных задач поршневых компрессоров. Они широко используются для подачи сжатого воздуха в пневматические системы, пневмоинструменты, а также в производственных процессах, где необходима энергия сжатого воздуха. Воздух обычно сжимается до давления 6–15 бар, однако для специализированных задач могут применяться компрессоры, работающие при более высоких давлениях.
3. Природный газ (метан)
4. Поршневые компрессоры часто используются для сжатия природного газа, особенно в установках компримирования, газораспределительных станциях и на автозаправочных станциях для метановых автомобилей. Природный газ требует специфической конструкции компрессоров, так как он горюч и требует особых мер безопасности, таких как системы взрывозащиты и предотвращения утечек.
5. Гелий и другие инертные газы
6. Гелий, аргон и другие инертные газы также могут быть сжаты с помощью поршневых компрессоров. Такие газы используются в различных научных и промышленных приложениях, включая криогенные системы, сварочные процессы и производство полупроводников. Поршневые компрессоры для инертных газов часто имеют высокую степень герметичности, чтобы предотвратить утечки дорогостоящего газа.
7. Кислород
8. Для сжатия кислорода используются специальные поршневые компрессоры, сконструированные с учетом безопасности, так как кислород является сильным окислителем. Для компрессоров, работающих с кислородом, важна тщательная очистка от масла и других загрязнений, чтобы предотвратить риск возгорания или взрыва.
9. Водород
10. Водород — это легкий и взрывоопасный газ, который требует использования специализированных поршневых компрессоров с высоким уровнем герметичности и антикоррозийной защиты. Водород используется в химической промышленности, энергетике и на заправочных станциях для водородного транспорта.

Требования к современным компрессорам на примере с оппозитным расположением цилиндров двойного действия

Современные поршневые компрессоры должны соответствовать ряду строгих требований, связанных с их надежностью, энергоэффективностью, долговечностью и безопасностью. Рассмотрим эти требования на примере с оппозитным расположением цилиндров двойного действия:

1. Повышенная производительность и эффективность
2. Одной из ключевых задач для современных компрессоров является достижение высокой производительности при минимальных затратах энергии. Оппозитное расположение цилиндров позволяет более равномерно распределять нагрузку и снижать вибрации, что способствует повышению общей эффективности работы компрессора. Двойное действие поршня означает, что сжатие происходит как в ходе его движения вперед, так и назад, что также увеличивает производительность.
3. Надежность и долговечность
4. Современные поршневые компрессоры должны быть способны работать длительное время без необходимости частого технического обслуживания. Для этого важны качественные материалы и точная сборка всех узлов. Оппозитная компоновка цилиндров помогает сбалансировать силы, действующие на коленчатый вал, что снижает износ подшипников и других подвижных частей.
5. Низкий уровень вибраций и шума
6. Для обеспечения комфортных условий работы и уменьшения износа оборудования важно минимизировать вибрации и шум, которые могут возникать при работе компрессора. Оппозитное расположение цилиндров, где пары цилиндров расположены напротив друг друга, позволяет взаимно компенсировать силы инерции, что значительно снижает уровень вибраций. Кроме того, такие компрессоры обычно работают тише, чем модели с традиционной компоновкой.
7. Безопасность эксплуатации
8. При работе с различными газами, особенно горючими или взрывоопасными, компрессоры должны соответствовать строгим требованиям безопасности. Конструкция компрессоров с оппозитным расположением цилиндров обычно включает системы контроля давления, защиты от перегрева и взрывозащиту. Важно также предусмотреть систему аварийной остановки и мониторинга состояния оборудования.
9. Удобство обслуживания
10. Современные компрессоры должны быть просты в обслуживании, что подразумевает удобный доступ к основным узлам и возможность быстрой замены расходных материалов, таких как фильтры и уплотнители. Оппозитная конструкция позволяет легче обслуживать компрессор, так как все основные компоненты расположены более доступно.
11. Экологическая безопасность и энергоэффективность
12. Современные требования к компрессорам включают необходимость соблюдения экологических стандартов. Это подразумевает использование систем улавливания утечек газа, а также оптимизацию работы двигателя для снижения энергопотребления и выбросов в атмосферу.

Заключение

Поршневые компрессоры — это надежное и универсальное оборудование, которое находит широкое применение в различных сферах благодаря своим характеристикам. Понимание их конструктивных особенностей и основных деталей позволяет лучше выбирать подходящие модели для конкретных задач, а также правильно эксплуатировать и обслуживать это оборудование.
