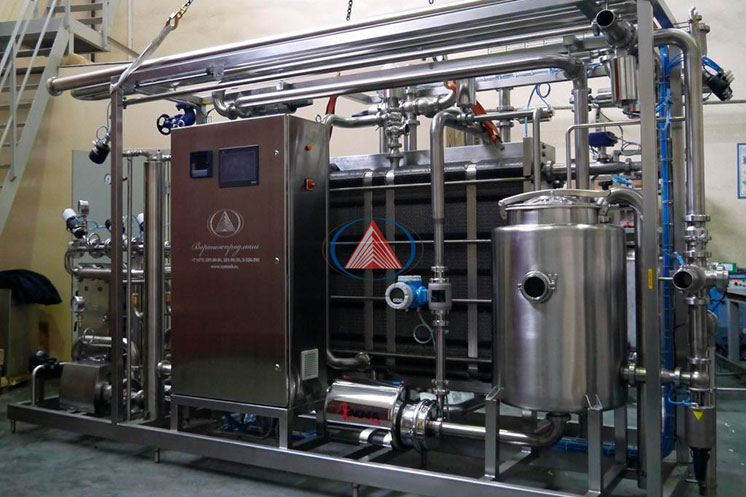

Пастеризационно-охладительная установка (ПОУ) представляет собой специализированное оборудование, используемое в пищевой промышленности для термической обработки жидких продуктов, таких как молоко, соки, пиво и другие напитки. Основная цель установки — уничтожение патогенных микроорганизмов и предотвращение порчи продукта при сохранении его органолептических свойств и питательной ценности.

Устройство пастеризационно-охладительной установки

Пастеризационно-охладительная установка состоит из нескольких основных элементов:

<br>

1. Теплообменник — основной элемент установки, где происходит процесс нагрева и охлаждения продукта. В теплообменнике применяются пластины или трубки, через которые проходит продукт и теплоноситель (вода или пар).

2. Система подачи и рециркуляции продукта — включает насосы, трубопроводы и клапаны, обеспечивающие непрерывное движение продукта по установке. Эта система позволяет поддерживать равномерный поток жидкости через все стадии пастеризации и охлаждения.

3. Регулирующие и измерительные приборы — термометры, манометры, датчики давления и расходомеры, которые позволяют контролировать и регулировать температурный режим и скорость потока продукта.

4. Устройство для подачи и отвода теплоносителя — обеспечивает циркуляцию горячей воды или пара для нагрева продукта на стадии пастеризации, а также холодной воды или гликоля для его охлаждения.

5. Система управления — автоматизированная система, которая контролирует все процессы в установке, начиная от подачи продукта и заканчивая его упаковкой. Современные ПОУ оснащаются программируемыми логическими контроллерами (ПЛК), что позволяет максимально автоматизировать процессы и минимизировать вмешательство человека.

Принцип работы пастеризационно-охладительной установки

Принцип работы пастеризационно-охладительной установки основывается на контролируемом нагреве и последующем быстром охлаждении жидкого продукта для уничтожения микроорганизмов, способных вызвать порчу или заболевание.

<br>

1. Подача продукта — Жидкость, подлежащая пастеризации, поступает в теплообменник через насос. Поток продукта распределяется по системе теплообменника, что обеспечивает равномерный нагрев.

2. Пастеризация — В первом теплообменнике продукт нагревается до определенной температуры (в диапазоне от 72°C до 85°C) на протяжении заданного времени (15-30 секунд). Этот процесс разрушает патогенные микроорганизмы, но не изменяет химический состав и вкус продукта.

3. Регенерация тепла — После нагрева, продукт проходит через секцию регенерации, где его температура частично снижается за счёт теплообмена с холодным продуктом, поступающим на пастеризацию. Это позволяет экономить энергию и повышать эффективность установки.

4. Охлаждение — В финальном теплообменнике продукт резко охлаждается до температуры хранения (около 4°C). Охлаждение выполняется с использованием холодной воды или раствора гликоля.

5. Выход продукта — Охлажденный продукт направляется на дальнейшую обработку, например, на фасовку или хранение.

Технические характеристики пастеризационно-охладительной установки

Технические характеристики пастеризационно-охладительных установок могут варьироваться в зависимости от типа продукта, объемов производства и требований к качеству обработки. Однако основные параметры, которые важно учитывать, включают:

1. Производительность:

• Производительность установки измеряется в литрах в час (л/ч) и может варьироваться от небольших установок на 500-1000 л/ч для малых предприятий до крупных промышленных установок на 50 000 л/ч и более.

2. Температурный диапазон:

• Температура пастеризации может быть настроена в диапазоне от 60°C до 95°C в зависимости от типа продукта. Температура охлаждения продукта после пастеризации составляет от 2°C до 10°C.

3. Мощность теплового обмена:

• Эффективность теплообмена напрямую зависит от конструкции теплообменника. Мощность теплового обмена измеряется в киловаттах (кВт) и определяется как количество тепла, передаваемого продукту или от него за единицу времени.

4. Материал изготовления:

• Все компоненты, контактирующие с продуктом, изготавливаются из нержавеющей стали высокого качества, устойчивой к коррозии и воздействию кислотных сред. Материалы должны соответствовать санитарным нормам и стандартам пищевой промышленности.

5. Габаритные размеры и вес:

• Габариты и вес установки зависят от её производительности и конструкции. Компактные модели могут занимать небольшую площадь, что особенно важно для предприятий с ограниченным пространством.

6. Энергопотребление:

• Энергопотребление установки зависит от её производительности и мощности теплообменника. Современные ПОУ спроектированы с учётом энергоэффективности, что позволяет снизить затраты на электроэнергию.

7. Автоматизация и управление:

• Современные установки оснащаются системой автоматического управления, которая позволяет точно регулировать температурные режимы и контролировать процесс пастеризации и охлаждения в режиме реального времени.

Основные режимы работы

Основные режимы работы пастеризационно-охладительной установки включают несколько этапов, каждый из которых играет важную роль в обеспечении качества и безопасности продукта.

<br>

1. Режим пастеризации:

• В этом режиме продукт нагревается до заданной температуры пастеризации (например, 72°C для молока) на протяжении определённого времени (от 15 до 30 секунд). Температура и продолжительность нагрева выбираются в зависимости от типа продукта и требований к его безопасности. Этот режим обеспечивает уничтожение патогенных микроорганизмов, сохраняя при этом питательные и вкусовые качества продукта.

2. Режим регенерации тепла:

• В режиме регенерации тепла пастеризованный продукт перед охлаждением проходит через секцию теплообменника, где он отдает часть своего тепла сырому продукту, поступающему на пастеризацию. Это позволяет снизить затраты энергии на нагрев и охлаждение продукта.

3. Режим охлаждения:

• После пастеризации продукт направляется в секцию охлаждения, где он быстро охлаждается до температуры, необходимой для хранения (около 4°C). Этот режим важен для предотвращения размножения микроорганизмов, которые могли бы выжить после пастеризации. Охлаждение проводится с использованием холодной воды или гликоля в теплообменнике.

4. Режим промывки и очистки (CIP):

• Для поддержания санитарных норм установки оснащены системой очистки (Clean-In-Place, CIP). В этом режиме осуществляется автоматическая промывка всех компонентов установки специальными моющими и дезинфицирующими растворами. Очистка проводится после завершения производственного цикла или при смене обрабатываемого продукта.

5. Режим поддержания температуры:

• В некоторых случаях продукт после пастеризации может временно храниться в установке до его дальнейшей обработки. Для этого установка может поддерживать продукт при заданной температуре, предотвращая его охлаждение или перегрев.

Возможная комплектация пастеризационно-охладительной установки

Пастеризационно-охладительная установка может комплектоваться различными элементами и модулями в зависимости от специфики производства и требований к качеству продукта. Основные компоненты, которые могут быть включены в состав ПОУ, следующие:

1. Теплообменники:

• Пластинчатые теплообменники: Наиболее распространённые в пастеризационных установках. Они состоят из ряда тонких пластин, через которые с одной стороны проходит продукт, а с другой — теплоноситель (горячая вода или пар).
• Трубчатые теплообменники: Используются для обработки вязких продуктов или жидкостей с твердыми включениями, такими как йогурты, сливки или пюре.

2. Насосы:

• Циркуляционные насосы: Обеспечивают стабильный поток продукта через теплообменники.
• Дозировочные насосы: Используются для точного контроля подачи продукта в установку.

3. Регулирующая и измерительная аппаратура:

• Температурные датчики: Для контроля температуры продукта на различных стадиях процесса.
• Датчики давления: Обеспечивают стабильность давления в системе, что важно для равномерного нагрева и охлаждения.
• Расходомеры: Для измерения количества продукта, проходящего через установку.

4. Блок управления:

• Программируемые логические контроллеры (ПЛК): Используются для автоматизации процесса, обеспечивая управление температурными режимами, потоками продукта и промывкой системы.
• Интерфейс оператора: Сенсорные панели или компьютеры для мониторинга и управления процессом в реальном времени.

5. Система регенерации тепла:

• Позволяет использовать тепло пастеризованного продукта для предварительного нагрева сырого продукта, что значительно снижает энергозатраты.

6. Система CIP:

• Обеспечивает автоматическую очистку и дезинфекцию всех компонентов установки без необходимости ее разборки. Это важно для поддержания санитарных норм и предотвращения перекрестного загрязнения.

7. Емкости для хранения продукта:

• Включают в себя как резервуары для временного хранения пастеризованного продукта, так и буферные емкости для сырья до и после обработки.

8. Устройства охлаждения:

• Могут включать в себя как встроенные теплообменники для охлаждения продукта, так и внешние системы охлаждения, такие как холодильные установки с использованием гликоля или аммиака.

Виды установок

Существует несколько типов пастеризационно-охладительных установок, различающихся по конструктивным особенностям и назначению. Основные виды включают:

1. По типу теплообменника:

• Пластинчатые пастеризационные установки: Это наиболее распространённый тип, используемый для обработки жидких продуктов, таких как молоко, соки и пиво. Эти установки эффективны, компактны и обеспечивают высокую производительность при минимальных энергозатратах.
• Трубчатые пастеризационные установки: Применяются для вязких продуктов и продуктов с включениями, например, для фруктовых пюре, йогуртов и соусов. Трубчатая конструкция позволяет избежать забивания системы и обеспечить равномерный нагрев продукта.

2. По степени автоматизации:

• Ручные установки: Требуют участия оператора на всех стадиях процесса. Такие установки используются на небольших предприятиях, где важен гибкий подход к производству.
• Полуавтоматические установки: Включают элементы автоматизации, такие как управление температурой и насосами, но требуют контроля со стороны оператора.
• Автоматические установки: Оснащены полностью автоматизированной системой управления, которая контролирует все этапы процесса. Это позволяет минимизировать вмешательство оператора и повысить точность и повторяемость обработки.

3. По назначению:

• Молочные пастеризаторы: Специализированные установки для обработки молока и молочных продуктов, обеспечивающие высокую степень безопасности и длительное хранение.
• Соковые пастеризаторы: Применяются для обработки фруктовых и овощных соков. Такие установки часто включают дополнительные системы для сохранения витаминов и антиоксидантов.
• Пивные пастеризаторы: Используются в пивоваренной промышленности для термической обработки пива перед розливом. Эти установки часто оснащены дополнительными системами фильтрации и контроля давления.

Заключение

Пастеризационно-охладительная установка играет ключевую роль в пищевой промышленности, обеспечивая безопасность и качество жидких продуктов. Современные установки отличаются высокой степенью автоматизации, что позволяет контролировать и оптимизировать процесс пастеризации, снижая энергозатраты и повышая производительность. Благодаря этим установкам потребители могут быть уверены в безопасности и свежести продукции, представленной на полках магазинов.
