Центробежные насосы являются одними из наиболее распространенных типов насосного оборудования, применяемого в различных отраслях промышленности. Их популярность объясняется высокой надежностью, простотой эксплуатации и широкой областью применения.

Принцип действия центробежного насоса

Принцип работы центробежного насоса основан на использовании центробежной силы, которая возникает при вращении рабочего колеса (или импеллера). Основные этапы работы насоса включают:

1. Подача жидкости в насос: Жидкость поступает в корпус насоса через всасывающий патрубок и направляется к центру рабочего колеса.
2. Воздействие центробежной силы: Рабочее колесо, вращающееся на высоких скоростях, передает кинетическую энергию жидкости. При этом жидкость отбрасывается от центра к периферии колеса под воздействием центробежной силы.
3. Преобразование кинетической энергии в давление: По мере движения жидкости от центра к периферии, её кинетическая энергия постепенно преобразуется в потенциальную энергию давления. Эта энергия используется для преодоления сопротивления системы и подачи жидкости по напорному трубопроводу.
4. Отвод жидкости из насоса: Жидкость выходит из насоса через напорный патрубок, обладая значительно большей энергией и давлением, чем на входе.

Этот простой, но эффективный принцип позволяет центробежным насосам перекачивать большие объемы жидкости с относительно низким уровнем шума и вибрации.

Основные недостатки и преимущества центробежных насосов

Центробежные насосы обладают рядом преимуществ, которые делают их популярными в различных областях применения. Однако, как и любое оборудование, они имеют свои недостатки.

Преимущества

1. Высокая производительность: Центробежные насосы способны перекачивать большие объемы жидкости за короткое время, что делает их идеальными для использования в системах водоснабжения, орошения и охлаждения.
2. Надежность и долговечность: Благодаря простоте конструкции и отсутствию большого количества движущихся частей, центробежные насосы обладают высокой надежностью и долговечностью при минимальном техническом обслуживании.
3. Низкие эксплуатационные расходы: За счет высокой эффективности преобразования энергии и простоты конструкции, эксплуатационные расходы на центробежные насосы относительно невысоки.
4. Широкий диапазон применения: Центробежные насосы могут использоваться для перекачивания различных жидкостей — от чистой воды до химически агрессивных растворов.

Недостатки

1. Ограничения по высоте всасывания: Центробежные насосы имеют ограниченную способность создавать вакуум, что ограничивает их использование в системах с высокой высотой всасывания.
2. Чувствительность к кавитации: При работе на низких давлениях или высоких температурах жидкость может закипать, что приводит к кавитации — процессу образования и схлопывания пузырьков пара, который может вызвать повреждение насоса.
3. Необходимость в предварительной заливке: Перед началом работы центробежный насос должен быть заполнен жидкостью, чтобы избежать работы на сухую, что может повредить его.
4. Снижение эффективности при работе на частичных нагрузках: Центробежные насосы наиболее эффективны при работе на определенных режимах. При отклонении от оптимальных условий эффективность насоса может значительно снизиться.

Устройство центробежных насосов

Центробежный насос состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в его функционировании:

1. Рабочее колесо (импеллер): Это основной элемент насоса, который вращается и создает центробежную силу. Рабочее колесо имеет несколько лопастей, которые передают кинетическую энергию жидкости. Ротация колеса заставляет жидкость двигаться от центра к периферии.
2. Корпус насоса: Корпус включает в себя всасывающую и напорную части. Он защищает внутренние компоненты и направляет поток жидкости. Корпус насоса также преобразует кинетическую энергию жидкости в потенциальную энергию давления.
3. Впускной патрубок: Это входное отверстие, через которое жидкость поступает в насос. Важно, чтобы впускной патрубок был свободен от загрязнений и препятствий для обеспечения эффективной работы насоса.
4. Напорный патрубок: Через этот патрубок жидкость выходит из насоса под высоким давлением. Напорный патрубок должен быть правильно спроектирован для минимизации потерь энергии и обеспечения стабильной работы системы.
5. Шарикоподшипники или подшипники скольжения: Эти элементы поддерживают вал рабочего колеса и обеспечивают его вращение. Подшипники должны быть правильно смазаны и обслуживаемы для предотвращения износа и поломок.
6. Уплотнения: Они предотвращают утечку жидкости из насоса и защищают его от загрязнений. Уплотнения могут быть механическими или сальниковыми в зависимости от конструкции насоса и характеристик перекачиваемой жидкости.
7. Вал: Вал соединяет рабочее колесо с двигателем и передает ему вращение. Он должен быть прочным и устойчивым к нагрузкам.
8. Регулятор потока (опционально): В некоторых моделях центробежных насосов могут быть установлены устройства для регулировки потока, что позволяет адаптировать производительность насоса к изменяющимся условиям работы.

Коротко о главном

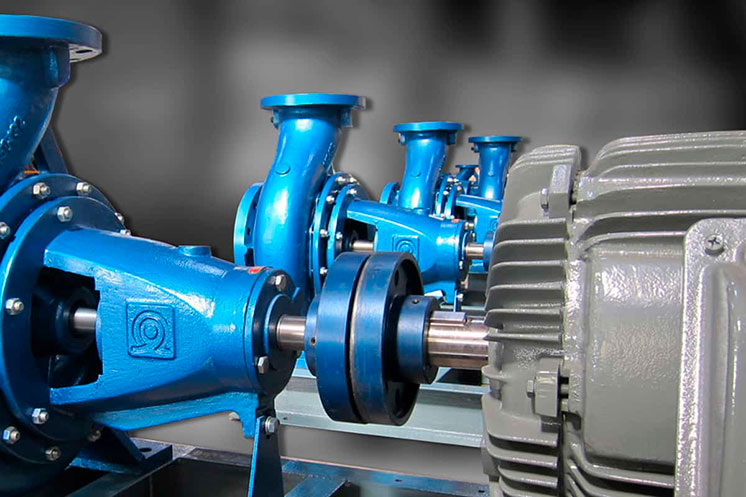

Центробежные насосы работают по принципу создания центробежной силы, которая возникает при вращении рабочего колеса. Основные параметры их работы включают:

1. Производительность: Это объем жидкости, который насос может перекачивать за единицу времени. Производительность зависит от скорости вращения рабочего колеса и диаметра насоса.
2. Напор: Это давление, которое насос способен создавать для преодоления сопротивления системы трубопроводов. Напор определяет, на какую высоту и с каким давлением насос может подавать жидкость.
3. Эффективность: Это отношение полезной энергии, передаваемой жидкости, к потребляемой энергии. Высокая эффективность означает меньшие эксплуатационные расходы и лучшее использование энергии.
4. Насосная характеристика: Характеристика насоса описывает зависимость между напором и производительностью. Она помогает определить оптимальные условия работы и позволяет выбирать насос, соответствующий требованиям конкретного применения.
5. Кавитация: Это явление, при котором возникают пузырьки пара в жидкости из-за снижения давления. Кавитация может привести к повреждению насоса и снижению его производительности.

Заключение

Центробежные насосы играют важную роль в современном промышленном оборудовании. Их высокая производительность, надежность и низкие эксплуатационные расходы делают их незаменимыми в ряде областей. Однако для обеспечения их эффективной и безопасной работы необходимо учитывать ограничения по высоте всасывания и избегать условий, способствующих кавитации. Правильный выбор и эксплуатация центробежных насосов обеспечат долгую и надежную работу оборудования в самых разных условиях.
