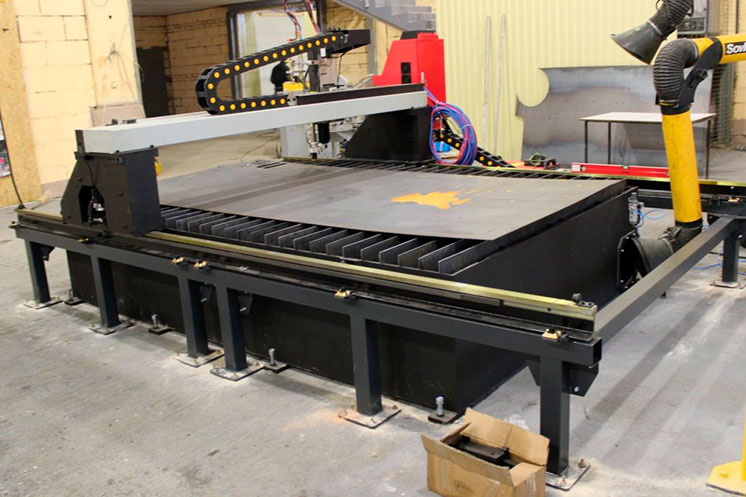

Машины термической резки с числовым программным управлением (ЧПУ) — это высокотехнологичные устройства, которые используются для резки различных материалов с использованием тепловой энергии. Применение таких машин значительно повышает точность и эффективность процессов, связанных с резкой металлов и других материалов. Основное преимущество заключается в автоматизации и точности, что делает их востребованными в машиностроении, строительстве, судостроении и других отраслях.

Основная цель машины термической резки с ЧПУ

Основная цель машины термической резки с ЧПУ — это автоматизация процесса резки с высокой точностью. ЧПУ-системы позволяют программировать траекторию реза и контролировать процесс с помощью заранее разработанных схем и чертежей, которые загружаются в машину в виде цифровых файлов. Это существенно сокращает вероятность ошибок, повышает производительность и снижает затраты на рабочую силу.

Часто используются следующие методы термической резки:

1. Плазменная резка — используется для обработки металлов высокой толщины и позволяет получать чистые и точные края.

2. Газовая (кислородная) резка — применяется для резки стали с использованием пламени. Этот метод эффективен для толстых металлов.

3. Лазерная резка — обеспечивает наивысшую точность и используется для тонких материалов, а также там, где требуется минимальное термическое воздействие на материал.

ЧПУ позволяет не только точно управлять траекторией реза, но и варьировать параметры самого процесса, такие как скорость перемещения и интенсивность воздействия, что дает возможность обрабатывать различные материалы и толщины с минимальными отходами.

Преимущества и недостатки машин термической резки с ЧПУ

Преимущества

1. Высокая точность. ЧПУ позволяет резать материал с минимальными отклонениями от заданных параметров. Это особенно важно при изготовлении сложных деталей с высокой степенью точности.

2. Автоматизация процесса. Благодаря программируемому управлению процесс резки становится практически автономным, что снижает необходимость в ручном труде и уменьшает риск человеческих ошибок.

3. Экономичность. Хотя первоначальные затраты на покупку и внедрение таких машин могут быть высокими, в долгосрочной перспективе они окупаются благодаря снижению затрат на труд и материалов.

4. Универсальность. Машины термической резки с ЧПУ могут работать с различными материалами, такими как сталь, алюминий, медь, латунь и другие металлы. Кроме того, они способны работать с материалами разной толщины, что делает их гибким инструментом для производственных задач.

5. Повышение производительности. Машины ЧПУ могут работать круглосуточно без перерывов, что увеличивает объем производства и скорость выполнения задач.

6. Безопасность. Процессы резки с ЧПУ часто происходят в закрытых камерах или с использованием защитных экранов, что минимизирует риск травм для операторов.

Недостатки

1. Высокая стоимость оборудования. Машины термической резки с ЧПУ стоят дорого, особенно с учетом необходимости покупки программного обеспечения, оборудования для установки и настройки. Также стоит учитывать расходы на обучение персонала.

2. Зависимость от программного обеспечения. Поскольку машины работают на основе программного управления, сбои в программном обеспечении могут остановить весь производственный процесс. К тому же требуется постоянное обновление и обслуживание программного обеспечения.

3. Ограничения по материалам. Несмотря на универсальность, некоторые материалы сложно или нецелесообразно резать с помощью термических методов. Например, пластики или материалы, которые чувствительны к нагреву, могут деформироваться.

4. Высокие требования к квалификации оператора. Хотя процесс автоматизирован, операторы должны иметь навыки программирования ЧПУ и понимание особенностей материалов, чтобы правильно настроить машину и достичь оптимальных результатов.

5. Потребление электроэнергии. Машины термической резки, особенно плазменные и лазерные установки, требуют значительных энергетических ресурсов, что увеличивает эксплуатационные расходы.

Технические характеристики машины термической резки с ЧПУ

Технические характеристики машин термической резки с ЧПУ варьируются в зависимости от типа используемого метода резки и назначения оборудования. Однако общие характеристики, на которые стоит обратить внимание, включают:

1. Тип резки:

• Плазменная резка: Подходит для резки металлов различной толщины, от тонких листов до более толстых заготовок. Часто используется для работы с нержавеющей, углеродной и алюминиевой сталью.
• Газовая резка: Основной метод для резки стали и других материалов с помощью кислорода и горючих газов.
• Лазерная резка: Идеальна для точной резки тонких и средних толщин материалов, включая металл, дерево, акрил и пластики.

2. Максимальная толщина резки:

• Плазменная резка: Обычно до 150 мм, хотя высокотехнологичные установки могут резать до 200 мм и более.
• Газовая резка: Может достигать 300 мм и более в зависимости от типа газа и оборудования.
• Лазерная резка: Обычно до 25 мм для стали и до 10 мм для алюминия, хотя современные лазеры могут резать и более толстые материалы при соответствующих условиях.

3. Разрешающая способность и точность:

• Плазменная резка: Разрешающая способность до 0,5 мм. Точность зависит от качества используемой плазменной горелки и программного обеспечения.
• Газовая резка: Обычно до 1 мм, но точность может варьироваться в зависимости от качества подготовки материала и оборудования.
• Лазерная резка: Высокая точность, до 0,1 мм, что делает этот метод наиболее подходящим для деталей, требующих максимальной точности.

4. Размер рабочей зоны:

• Размер рабочей зоны определяется максимальными размерами обрабатываемых заготовок. Для плазменных и газовых машин это может быть несколько метров в длину и ширину, тогда как лазерные машины могут иметь рабочую зону от 1х1 м до 6х2 м и более.

5. Система управления:

• ЧПУ (числовое программное управление) обеспечивает автоматизированное управление движением резака и параметрами резки. Возможности ЧПУ включают программирование траектории, регулировку скорости и температуры реза, а также интеграцию с CAD/CAM системами для точного выполнения сложных чертежей.

6. Энергетические потребности:

• Плазменные машины могут потреблять от 20 до 100 кВт в зависимости от мощности резака.
• Газовые установки требуют значительных объемов кислорода и горючих газов, а также потребляют электроэнергию для управления системами подачи газа и регулировки пламени.
• Лазерные машины обычно требуют значительной мощности, от 1 до 10 кВт и более, в зависимости от типа лазера и требуемой мощности реза.

Сфера применения

Машины термической резки с ЧПУ имеют широкий спектр применения в различных отраслях. Основные сферы применения включают:

1. Машиностроение:

• В машиностроении эти машины используются для производства деталей и компонентов сложной формы. Точные резы и высокая скорость обработки делают их идеальными для изготовления частей машин и механизмов, таких как корпуса, плиты, и другие элементы.

2. Строительство:

• В строительстве термическая резка используется для обработки стальных конструкций, таких как балки и колонны. Это особенно важно при производстве зданий и мостов, где требуются детали с высокой прочностью и точностью.

3. Автомобилестроение:

• В автомобилестроении машины термической резки применяются для производства различных кузовных деталей, рам и других компонентов. Высокая точность реза обеспечивает соответствие строгим стандартам и требованиям.

4. Судостроение:

• Для судостроительных предприятий термическая резка позволяет обрабатывать большие стальные листы и профили, которые используются при строительстве кораблей и морских платформ. Это особенно важно для обеспечения прочности и устойчивости морских судов.

5. Металлообработка и ремонт:

• В сфере металлообработки термическая резка применяется для восстановления и ремонта металлических конструкций. Она также используется для переработки металлолома и производства новых заготовок из старых материалов.

6. Производство мебели и декор:

• Лазерная резка особенно популярна в производстве мебели и декоративных элементов, таких как панели, витражи и сложные узоры на различных материалах, включая дерево и акрил.

7. Энергетика:

• В энергетическом секторе машины термической резки используются для производства и ремонта оборудования, включая компоненты для генераторов, турбин и трубопроводов.

Из чего состоят машины термической резки с ЧПУ

Машины термической резки с ЧПУ имеют сложную конструкцию, включающую несколько ключевых компонентов:

1. Рабочая платформа:

• Стол: Обычно представляет собой плоскую поверхность, на которую укладываются заготовки. Может быть оснащен устройствами для фиксации и перемещения материалов.
• Система транспортировки: Включает конвейеры, ролики или другие устройства для перемещения заготовок и готовых деталей по рабочей зоне.

2. Резательные элементы:

• Плазменный резак: Генерирует плазменную дугу для разрезания металлов. Включает источники плазменного потока и сопла, которые подают плазму к материалу.
• Газовый резак: Использует пламя, образованное с помощью горючих газов и кислорода, для резки металлов. Состоит из газовых горелок и систем подачи газа.
• Лазерный резак: Генерирует лазерный луч высокой мощности, который фокусируется на поверхности материала для его резки. Системы включают лазерный генератор, оптические элементы и системы охлаждения.

3. Система управления:

• ЧПУ-панель: Основной элемент управления, позволяющий оператору вводить команды и программировать задачи. Включает дисплей, клавиатуру и интерфейсы для ввода данных.
• Двигатели и приводы: Обеспечивают перемещение резака и заготовки в различных направлениях. Могут включать шаговые двигатели, серво двигатели и редукторы.

4. Системы автоматизации:

• Сенсоры и датчики: Контролируют параметры резки, такие как расстояние до материала, температура и давление. Эти данные используются для корректировки процесса в реальном времени.
• Системы охлаждения и очистки: Охлаждают резак и материал, а также удаляют отходы и пыль, образующиеся в процессе резки.

5. Программное обеспечение:

• CAD/CAM системы: Используются для создания и обработки цифровых чертежей и программ управления резкой. CAD-системы (Computer-Aided Design) создают модели деталей, а CAM-системы (Computer-Aided Manufacturing) генерируют управляющие программы для ЧПУ.

Цифровое управление

Цифровое управление (ЧПУ) играет ключевую роль в работе машин термической резки, обеспечивая высокую точность и автоматизацию процесса резки. Основные аспекты цифрового управления включают:

1. Программирование и управление процессом:

• Создание программ: Операторы используют специализированное программное обеспечение для создания управляющих программ, которые задают траекторию резки, параметры скорости, температуры и другие важные настройки.
• Загрузка программ: Программы загружаются в ЧПУ-панель, которая интерпретирует их и передает команды на приводы и резак.

2. Контроль движения:

• Координатное управление: ЧПУ позволяет точно контролировать движение резака в различных направлениях (X, Y, Z) с помощью двигателей и приводов. Это обеспечивает выполнение сложных резов с высокой точностью.
• Синхронизация: Система управления синхронизирует движение резака и заготовки, чтобы избежать ошибок и неточностей в процессе резки.

3. Обратная связь и коррекция:

• Датчики и сенсоры: Поставляют данные о текущем состоянии процесса резки (например, о расстоянии до материала или о температуре). Эти данные позволяют системе в реальном времени корректировать параметры резки для достижения оптимального результата.
• Автоматическая коррекция: В случае обнаружения отклонений от заданных параметров ЧПУ может автоматически корректировать процесс, что позволяет поддерживать стабильное качество резки.

4. Интерфейсы и пользовательский опыт:

• ЧПУ-панель: Обеспечивает удобный интерфейс для ввода команд и настройки параметров. Современные панели часто имеют сенсорные экраны и интуитивно понятные меню.
• Мониторинг и диагностика: Операторы могут следить за процессом в реальном времени, а также получать уведомления о возможных сбоях или необходимости технического обслуживания.

5. Интеграция с CAD/CAM системами:

• Импорт чертежей: Цифровое управление интегрируется с CAD/CAM системами, что позволяет легко импортировать чертежи и модели для автоматического создания программ управления.
• Оптимизация процессов: CAM-системы могут автоматически оптимизировать процессы резки, улучшая использование материалов и уменьшая время обработки.

Программное обеспечение машины термической резки с ЧПУ

Программное обеспечение для машин термической резки с ЧПУ является важной частью, определяющей эффективность и точность обработки материалов. Оно включает несколько ключевых компонентов и функций:

1. CAD/CAM системы:

• CAD (Computer-Aided Design): Используется для создания цифровых моделей и чертежей деталей. CAD-программы позволяют дизайнерам и инженерам разрабатывать точные 2D и 3D модели, которые впоследствии будут использоваться для резки.
• CAM (Computer-Aided Manufacturing): Преобразует CAD-модели в управляющие программы для ЧПУ. CAM-системы генерируют код для управления движением резака и другими параметрами процесса резки.

2. Программирование ЧПУ:

• G-коды и M-коды: Основные языки программирования для машин с ЧПУ. G-коды определяют движение резака и параметры резки, а M-коды управляют вспомогательными функциями, такими как включение и выключение резака.
• Параметры резки: Программное обеспечение позволяет задавать параметры резки, включая скорость, давление, температуру и другие критические факторы, чтобы оптимизировать процесс и обеспечить качественное выполнение резов.

3. Интерфейс пользователя:

• Графический интерфейс: Современное ПО часто включает графические интерфейсы с возможностью визуализации процесса резки, что позволяет операторам легко настраивать параметры и контролировать процесс в реальном времени.
• Управление и мониторинг: Предоставляет инструменты для мониторинга текущего состояния машины, диагностики и настройки процесса. Это может включать функции автоматической коррекции и предупреждений о сбоях.

4. Интеграция с другими системами:

• ERP и MES системы: Интеграция с системами управления предприятием (ERP) и системами управления производственными процессами (MES) позволяет синхронизировать процессы резки с общими производственными планами и контролировать выполнение заказов.
• Обмен данными: Программное обеспечение часто поддерживает импорт и экспорт данных в различных форматах, что упрощает интеграцию с другими системами и обмен информацией.

5. Обучение и поддержка:

• Обучение операторов: Некоторые производители предлагают обучающие программы и документацию для операторов, чтобы они могли эффективно использовать программное обеспечение и настраивать машины для достижения наилучших результатов.
• Поддержка и обновления: Регулярные обновления программного обеспечения и техническая поддержка от производителей помогают устранить проблемы и улучшить функциональность системы.

Источники питания для плазменной резки

Источники питания для плазменной резки являются критическим компонентом машин термической резки, обеспечивая необходимую мощность для генерации плазменного потока. Основные аспекты источников питания для плазменной резки включают:

1. Типы источников питания:

• Инверторные источники питания: Современные источники питания для плазменной резки часто основаны на инверторных технологиях. Они обеспечивают более стабильную дугу и лучшую производительность по сравнению с традиционными трансформаторными источниками.
• Трансформаторные источники питания: Старые технологии, которые использовались в ранних системах плазменной резки. Они могут быть менее эффективными и более громоздкими по сравнению с инверторными источниками.

2. Основные параметры источников питания:

• Мощность: Зависит от толщины материала, который необходимо резать. Обычно источники питания для плазменной резки имеют мощность от 30 до 400 А (ампер), хотя для промышленных приложений могут использоваться более мощные источники.
• Напряжение и ток: Плазменные источники питания работают при высоком напряжении и могут обеспечивать переменный или постоянный ток в зависимости от требований резки.

3. Управление и регулировка:

• Регулировка мощности: Источники питания позволяют настраивать мощность резки, что важно для достижения нужного качества реза и для работы с различными толщинами материалов.
• Система охлаждения: Плазменные источники питания требуют системы охлаждения для предотвращения перегрева. Это может быть воздушное или водяное охлаждение, в зависимости от конструкции источника.

4. Качество и стабильность дуги:

• Регулировка дуги: Современные источники питания имеют системы управления, которые обеспечивают стабильное горение дуги, что критично для получения качественного реза. Это может включать автоматическое поддержание оптимальных условий работы.

5. Безопасность и надежность:

• Системы защиты: Источники питания оснащены различными системами защиты, такими как защита от короткого замыкания, перегрева и перенапряжения, чтобы обеспечить безопасную и надежную работу.
• Сертификация: Качество и безопасность источников питания часто подтверждаются различными сертификатами и стандартами, что гарантирует их соответствие промышленным требованиям.

Заключение

Машины термической резки с ЧПУ являются мощным инструментом для современных производственных процессов, обеспечивая высокую точность и производительность. Хотя внедрение таких машин требует значительных начальных инвестиций и высоких навыков управления, долгосрочные преимущества в виде автоматизации, безопасности и сокращения затрат делают их незаменимыми в ряде отраслей промышленности.
