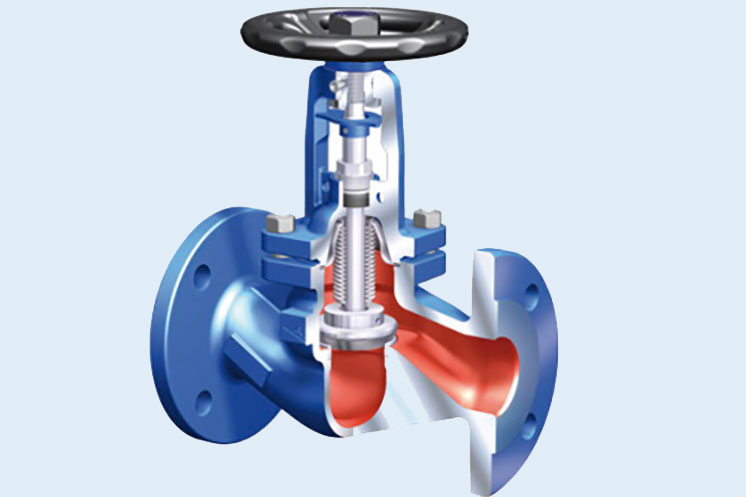

Клапан запорный с сильфонным уплотнением фланцевый представляет собой важное устройство в системе трубопроводов, обеспечивающее надежное регулирование и запирание потока жидкостей или газов. Эти клапаны используются в различных отраслях, включая химию, нефтегаз, энергетику и водоснабжение. Их основное преимущество — это надежное уплотнение, предотвращающее утечки и защищающее внутренние механизмы от коррозии и загрязнений.

Характеристики фланцевого запорного клапана с сильфонным уплотнителем

1. Сильфонное уплотнение:

• Сильфон — это эластичная мембрана, которая служит для герметизации соединения между двумя частями клапана. Он изготовлен из высококачественных материалов, таких как нержавеющая сталь или тефлон, которые обеспечивают надежную защиту от утечек и коррозии. Сильфонное уплотнение позволяет клапану выдерживать высокие давления и температуры, а также защищает от воздействия химических веществ.

2. Фланцевое соединение:

• Клапан оснащен фланцами, которые позволяют легко монтировать его в трубопроводную систему. Фланцевое соединение обеспечивает прочное и герметичное соединение с трубопроводами, упрощая установку и обслуживание клапана.

3. Материалы корпуса:

• Корпус клапана изготавливается из различных материалов, таких как углеродная сталь, нержавеющая сталь или бронза, в зависимости от требований эксплуатации. Выбор материала зависит от среды, в которой будет работать клапан, а также от условий эксплуатации.

4. Рабочее давление и температура:

• Фланцевые запорные клапаны с сильфонным уплотнением могут работать при различных давлениях и температурах, что делает их универсальными для разных систем. Такие клапаны выдерживают давление от 6 до 40 бар и температуры до 400°C, но конкретные параметры зависят от модели и производителя.

5. Тип управления:

• Клапаны могут управляться вручную с помощью маховика или автоматически с помощью электроприводов, пневматических или гидравлических систем. Автоматические системы позволяют интегрировать клапан в сложные системы управления и автоматизации.

6. Долговечность и обслуживание:

• Сильфонные уплотнения отличаются высокой долговечностью, что снижает потребность в частом обслуживании и замене. Однако регулярная проверка и обслуживание необходимы для поддержания надежной работы клапана.

Размеры клапанов

Размеры фланцевых запорных клапанов с сильфонным уплотнением могут варьироваться в зависимости от конкретной модели и требований системы. Основные параметры, которые необходимо учитывать при выборе клапана:

1. Диаметр корпуса:

• Диаметр фланцевого соединения соответствует стандартам, таким как DIN или ГОСТ. Размеры варьируются от небольших диаметров (например, 50 мм) до крупных (до 1200 мм и более). Диаметр выбирается в зависимости от пропускной способности и размеров трубопроводной системы.

2. Межфланцевое расстояние:

• Это расстояние между фланцами, которое также соответствует стандартам и должно совпадать с размерами трубопроводной системы. Неправильное межфланцевое расстояние может привести к проблемам с установкой и герметичностью.

3. Тип фланцев:

• Фланцы могут быть различного типа, включая плоские, приварные или с приварными кольцами. Выбор типа фланца зависит от условий эксплуатации и конструкции трубопроводной системы.

4. Конструкция и размеры уплотнителя:

• Размеры и конструкция уплотнителя зависят от диаметра и типа клапана. Сильфонные уплотнители имеют разные размеры и конструкции, обеспечивая требуемую герметичность и устойчивость к рабочим условиям.

Область применения

Клапаны запорные с сильфонным уплотнением фланцевые находят широкое применение в различных отраслях промышленности благодаря своим уникальным характеристикам и надежности. Основные области применения включают:

1. Химическая промышленность:

• В химической промышленности используется много агрессивных и коррозийных веществ. Сильфонное уплотнение эффективно защищает внутренние механизмы клапана от воздействия химических агентов, предотвращая утечки и коррозию.

2. Нефтегазовая отрасль:

• В нефтегазовой отрасли клапаны запорные применяются для управления потоком нефти и газа, а также в системах транспортировки и переработки. Высокие давления и температуры, а также потенциальные воздействия химических веществ требуют надежных решений, таких как клапаны с сильфонным уплотнением.

3. Энергетика:

• В энергетических системах, включая теплоэнергетику и электроэнергетику, такие клапаны используются для управления потоком пара, воды и других рабочих жидкостей. Сильфонное уплотнение обеспечивает надежное функционирование клапана при высоких температурах и давлениях.

4. Водоснабжение и водоотведение:

• В системах водоснабжения и водоотведения клапаны с сильфонным уплотнением помогают управлять потоком воды и сточных вод. Они обеспечивают герметичность и предотвращают утечки, что особенно важно для предотвращения загрязнения и аварий.

5. Пищевая и фармацевтическая промышленность:

• В этих отраслях особое внимание уделяется чистоте и гигиене. Клапаны с сильфонным уплотнением обеспечивают необходимую стерильность и предотвращают загрязнение продуктов, благодаря герметичному уплотнению и отсутствию контакта рабочей среды с внешней средой.

Материалы конструкции

Материалы, из которых изготавливаются фланцевые запорные клапаны с сильфонным уплотнением, играют ключевую роль в их долговечности, надежности и производительности. Основные компоненты и материалы конструкции включают:

1. Корпус клапана:

• Углеродная сталь: Часто используется для стандартных условий эксплуатации. Углеродная сталь обладает хорошей прочностью, но требует дополнительной защиты от коррозии в агрессивных средах.
• Нержавеющая сталь: Обеспечивает отличную коррозионную стойкость и долговечность, что делает ее идеальным выбором для химических и пищевых процессов.
• Бронза: Применяется для систем с низкими рабочими давлениями и температурой. Бронза имеет хорошие антикоррозийные свойства и обладает высокой прочностью.

2. Сильфон:

• Нержавеющая сталь: Часто используется для сильфонов благодаря своей прочности и устойчивости к коррозии. Сильфон из нержавеющей стали обеспечивает долгосрочную надежность и устойчивость к высоким давлениям.
• Тефлон: Используется для сильфонов в агрессивных химических средах. Тефлон обладает высокой химической стойкостью и низким коэффициентом трения, что улучшает производительность клапана.
• Графит: В некоторых случаях применяется для уплотнения в условиях высоких температур. Графит имеет отличные термостойкие свойства и может выдерживать экстремальные температуры.

3. Уплотнительные кольца:

• Резина: Используется для уплотнительных колец и прокладок, обеспечивая герметичность и защиту от утечек. Выбор материала зависит от рабочей среды и температуры.
• Фторопласт: Обеспечивает высокую химическую стойкость и термостойкость, что делает его идеальным для работы с агрессивными химическими веществами.

4. Фланцы:

• Сталь: Фланцы из углеродной или нержавеющей стали используются в зависимости от требований к прочности и коррозионной стойкости.
• Композитные материалы: Иногда применяются для специфических условий, таких как высокие температуры или агрессивные среды.

Условия монтажа и эксплуатации

Подготовка к монтажу

• Осмотр клапана: Перед установкой необходимо проверить клапан на наличие дефектов, повреждений и соответствие спецификациям. Убедитесь, что все компоненты, включая фланцы и уплотнения, находятся в исправном состоянии.
• Подготовка трубопроводов: Трубопроводы, к которым будет подключен клапан, должны быть очищены от загрязнений, ржавчины и остатков старых уплотнителей. Неровности и дефекты на соединительных поверхностях могут привести к утечкам и неисправностям.

Процесс монтажа

• Выравнивание: Фланцевые соединения должны быть выровнены так, чтобы предотвратить перекос и напряжения, которые могут вызвать повреждение уплотнителя или самого клапана. Используйте соответствующие инструменты для точного выравнивания.
• Закрутка болтов: Болты крепления должны быть затянуты равномерно и с рекомендованным усилием, чтобы обеспечить герметичность соединения. Неправильное затяжение может привести к утечкам или повреждению фланцев.
• Контроль за герметичностью: После монтажа необходимо провести проверку герметичности соединений. Это можно сделать с помощью тестирования на герметичность с использованием жидкости или газа под давлением.

Условия эксплуатации

• Температурный режим: Убедитесь, что клапан эксплуатируется в пределах допустимого диапазона температур, указанных производителем. Избыточные температуры могут привести к повреждению уплотнений и самого клапана.
• Рабочее давление: Клапан должен использоваться в пределах указанного рабочего давления. Давление, превышающее максимальное допустимое, может вызвать утечки или поломки.
• Химическая среда: Если клапан используется в агрессивной среде, важно следить за совместимостью материалов уплотнений и корпуса с химическими веществами, которые проходят через клапан.
• Регулярное обслуживание: Для предотвращения поломок и поддержания надежности работы, клапан должен регулярно проверяться и обслуживаться. Это включает в себя осмотр на наличие утечек, проверку состояния уплотнений и проверку функционирования механизма.

Условия транспортировки и хранения

Условия транспортировки

• Упаковка: Клапаны должны быть упакованы в защитные материалы, такие как пенопласт или воздушные подушки, чтобы предотвратить механические повреждения во время транспортировки. Упаковка должна также защищать от воздействия влаги и загрязнений.
• Метки и инструкции: Упаковка должна содержать информацию о содержимом, включая тип и размеры клапана, а также инструкции по обращению. Это поможет в правильной установке и использовании клапана.
• Транспортировка: При транспортировке следует избегать резких ударов и падений. Клапаны следует транспортировать в вертикальном положении и закреплять, чтобы предотвратить их перемещение и повреждение.

Условия хранения

• Сухое место: Клапаны должны храниться в сухом, защищенном от влаги помещении. Влага может привести к коррозии и повреждению металлических частей и уплотнений.
• Температурный режим: Храните клапаны при температуре, не превышающей предельные значения, указанные производителем. Избыток или недостаток температуры может повлиять на характеристики уплотнителей и материалов.
• Защита от внешних воздействий: Клапаны следует хранить в местах, защищенных от прямого солнечного света, химических веществ и механических воздействий. Используйте защитные чехлы или упаковку для предотвращения загрязнений и повреждений.
• Проверка состояния: Периодически проверяйте состояние хранимых клапанов на наличие признаков коррозии, повреждений упаковки и других потенциальных проблем. Это позволит своевременно выявить и устранить возможные дефекты.

Фланцевые запорные клапаны с сильфонным уплотнением являются надежным и эффективным решением для управления потоком жидкостей и газов в трубопроводных системах. Их конструкция обеспечивает долговечность, устойчивость к высокому давлению и температуре, а также исключает возможность утечек, что делает их популярным выбором для многих промышленных применений.
