Центробежные насосы – одни из самых распространённых типов насосов, используемых в самых различных областях, от водоснабжения до промышленных процессов. Они работают по принципу центробежной силы, и их простота и эффективность сделали их популярным выбором. В этой статье мы рассмотрим, как работает центробежный насос и его устройство.

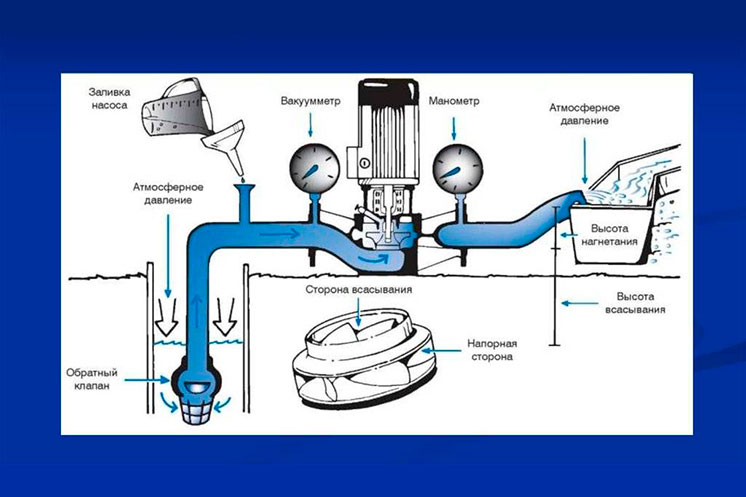

Как работает центробежный насос

Центробежный насос использует принцип центробежной силы для перемещения жидкости. Основные этапы работы насоса следующие:

1. Вход жидкости: Жидкость поступает в насос через входное отверстие (входной патрубок). В этот момент жидкость находится в состоянии покоя или движется медленно.
2. Вращение рабочего колеса: Внутри насоса находится рабочее колесо (или импеллер), которое приводится в движение электрическим мотором или другим источником энергии. Колесо вращается с высокой скоростью, создавая центробежную силу.
3. Передача энергии жидкости: Из-за вращения рабочего колеса жидкость выталкивается к периферии колеса. Эта сила приводит к увеличению давления жидкости и её движению по радиусу от центра колеса к его краям.
4. Выход жидкости: Жидкость, обладая повышенным давлением, выходит через выходное отверстие (выходной патрубок) насоса. Поскольку давление на выходе выше, чем на входе, жидкость поднимается и перемещается по трубопроводу к конечной точке назначения.

Основной принцип работы центробежного насоса заключается в преобразовании механической энергии вращения рабочего колеса в кинетическую и потенциальную энергию жидкости, что позволяет эффективно перекачивать ее на заданное расстояние.

Устройство центробежного насоса для воды и как он устроен

Центробежный насос для воды состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в его функционировании:

1. Рабочее колесо (импеллер): Это основной элемент насоса, который вращается и передает энергию жидкости. Колесо имеет несколько лопастей, которые способствуют увеличению давления воды и ее перемещению.
2. Корпус насоса: Корпус, или насосная камера, содержит рабочее колесо и обеспечивает направленное движение воды. Он часто имеет форму спирали, что способствует плавному выходу жидкости из насоса.
3. Входной и выходной патрубки: Эти патрубки обеспечивают подключение насоса к трубопроводам. Входной патрубок (всасывающий) предназначен для подачи жидкости в насос, а выходной патрубок (нагнетательный) для ее отведения после переработки.
4. Вал насоса: Вал соединяет рабочее колесо с двигателем. Вращение вала передается на рабочее колесо, что обеспечивает его движение.
5. Подшипники: Подшипники поддерживают вал в корпусе насоса и уменьшают трение, что способствует долговечности и стабильной работе насоса.
6. Ограничительная крышка (или крышка насоса): Она закрывает корпус насоса и обеспечивает герметичность системы, предотвращая утечку жидкости.
7. Механическое уплотнение: Это устройство предотвращает утечки жидкости между вращающимися и неподвижными частями насоса, обеспечивая надёжность работы и предотвращая потери.

Основные виды центробежных насосов

Центробежные насосы можно классифицировать по нескольким признакам. Рассмотрим основные виды агрегатов:

1. Одиночные (одноступенчатые) насосы:
   • Принцип работы: Эти насосы имеют одно рабочее колесо, которое создает необходимое давление и перекачивает жидкость.
   • Применение: Идеальны для задач с умеренными требованиями к напору и расходу. Например, в системах водоснабжения и отопления.
2. Многоступенчатые насосы:
   • Принцип работы: Состоят из нескольких рабочих колес, расположенных последовательно. Каждое колесо увеличивает давление жидкости, что позволяет достигать высоких напоров.
   • Применение: Используются в системах, требующих высокого давления, таких как водоснабжение в многоэтажных зданиях и промышленные системы.
3. Насосы с радиальным и осевым потоком:
   • Радиальные насосы: Жидкость подаётся перпендикулярно к валу насоса и выбрасывается радиально от центра рабочего колеса.
   • Осевые насосы: Жидкость подаётся и выбрасывается вдоль оси рабочего колеса, что обеспечивает высокие скорости и большие объемы перекачиваемой жидкости при меньшем давлении.
4. Насосы с закрытым и открытым рабочим колесом:
   • Закрытое колесо: Лопасти колеса полностью закрыты, что уменьшает потерю энергии и предотвращает попадание крупных частиц в насос.
   • Открытое колесо: Имеет открытые лопасти, что позволяет перекачивать жидкости с крупными частицами, но может снизить эффективность и вызвать износ.
5. Насосы с самовсасыванием:
   • Принцип работы: Эти насосы способны создавать вакуум, который позволяет забирать жидкость из резервуара, даже если он находится выше уровня насоса.
   • Применение: Широко используются в системах, где насос должен забирать жидкость из глубины или из закрытых резервуаров.

Насос вихревой и центробежный: разница

Центробежные и вихревые насосы – это два различных типа насосов, которые работают по разным принципам и имеют свои особенности. Рассмотрим ключевые различия между ними:

Принцип работы

• Центробежный насос: Работает на основе центробежной силы. Вращение рабочего колеса создает центробежную силу, которая выталкивает жидкость от центра колеса к его краям, увеличивая её давление и перемещая ее к выходу. Основное действие здесь – преобразование механической энергии в кинетическую и потенциальную энергию жидкости.
• Вихревой насос: Работает на основе создания вихря в рабочей камере. Жидкость в вихревом насосе создает вихревое движение вокруг оси, что приводит к образованию низкого давления в центре и выталкиванию жидкости к периферии. Вихревой насос используется для перекачки низковязких жидкостей и часто имеет меньшую производительность по сравнению с центробежными насосами.

Конструкция

• Центробежный насос: Состоит из рабочего колеса, корпуса и патрубков для входа и выхода жидкости. Колесо может иметь несколько лопастей, а корпус часто имеет спиралевидную форму для направления потока жидкости.
• Вихревой насос: Имеет конструкцию, в которой жидкость создаёт вихрь в рабочей камере. Эта конструкция может включать в себя внутренние элементы, способствующие образованию и поддержанию вихря.

Применение

• Центробежный насос: Используется для перекачки больших объемов жидкости при умеренных или высоких давлениях. Широко применяется в системах водоснабжения, отопления и для различных промышленных процессов.
• Вихревой насос: Чаще применяется в случаях, когда требуется перекачка низковязких жидкостей или когда необходимо создать специфическое движение жидкости. Подходит для использования в химической и фармацевтической промышленности, а также для перекачки жидкостей с низкой плотностью.

Эффективность и мощность

• Центробежный насос: Более эффективен для задач, требующих больших объёмов и значительных напоров. Мощность таких насосов может быть значительно выше по сравнению с вихревыми насосами.
• Вихревой насос: Как правило, менее эффективен при работе с большими объемами жидкости и имеет ограниченную мощность. Однако он может быть более подходящим для специфических задач, где требуется создание вихревого потока.

Вихревой насос: устройство и принцип действия

Вихревой насос, в отличие от центробежного, работает по принципу создания вихревого потока жидкости. Вот основные аспекты его устройства и принципа действия:

Устройство вихревого насоса

1. Рабочая камера: Основной компонент вихревого насоса, где создается вихрь. Эта камера имеет кольцевую форму и может быть оснащена различными направляющими, которые способствуют образованию вихря.
2. Входной патрубок: Через этот патрубок жидкость поступает в рабочую камеру. Входной патрубок часто расположен так, чтобы направлять жидкость в камеру по спирали, способствуя образованию вихря.
3. Выходной патрубок: После того как жидкость проходит через вихревую камеру, она направляется к выходу через выходной патрубок, расположенный в зоне низкого давления, созданного вихрем.
4. Элементы создания вихря: В некоторых конструкциях могут присутствовать элементы, такие как направляющие лопасти или сетки, которые помогают создавать и поддерживать вихрь внутри камеры.

Принцип действия вихревого насоса

1. Создание вихря: Жидкость подаётся в рабочую камеру через входной патрубок. В этой камере, благодаря специально спроектированной геометрии и конструктивным элементам, создается вихревое движение жидкости.
2. Формирование низкого давления: В центре вихря образуется область низкого давления, что приводит к тому, что жидкость под действием окружающего давления начинает двигаться к периферии камеры.
3. Перемещение жидкости: Жидкость, двигаясь по спирали, выталкивается к выходному патрубку, где она выходит из насоса под действием создаваемого вихря и давления.

Вихревой насос работает эффективно для низковязких жидкостей и в условиях, когда требуется создать специфическое движение жидкости. Он может быть менее эффективен для перекачки больших объёмов или жидкостей с высокими вязкостями.

Вихревой или центробежный насос: какой лучше?

Когда выбирается насос для конкретной задачи, важно понимать, какие преимущества и ограничения существуют у вихревых и центробежных насосов. Сравним их по ключевым характеристикам:

Принцип работы

• Центробежный насос: Работает на основе центробежной силы, создаваемой вращением рабочего колеса. Это позволяет перекачивать большие объемы жидкости и создавать высокое давление.
• Вихревой насос: Основывается на вихревом движении жидкости. Он создаёт низкое давление в центре вихря и выталкивает жидкость к периферии.

Эффективность и мощность

• Центробежный насос: Более эффективен для перекачки больших объёмов и создания значительных напоров. Он подходит для задач с высокими требованиями к производительности и давлению.
• Вихревой насос: Часто менее эффективен для больших объёмов и значительных давлений. Однако он может быть более подходящим для задач, где требуется специфическое движение жидкости или работа с низковязкими жидкостями.

Применение

• Центробежный насос: Широко используется в системах водоснабжения, отопления, в промышленных процессах и в системах, требующих высокой производительности и давления.
• Вихревой насос: Находит применение в химической, фармацевтической и других отраслях, где необходимо создать определенное движение жидкости или работать с жидкостями, содержащими примеси.

Простота обслуживания

• Центробежный насос: Может требовать более сложного обслуживания и ремонта, особенно если используются многоступенчатые или крупные насосы.
• Вихревой насос: Как правило, имеет более простую конструкцию и может быть легче в обслуживании, особенно для небольших установок.

Заключение

Центробежные насосы являются эффективными и надежными устройствами для перекачки жидкости. Их работа основана на принципе центробежной силы, которая создает необходимое давление для перемещения жидкости. Конструкция насоса включает несколько ключевых элементов, таких как рабочее колесо, корпус и подшипники, каждый из которых играет важную роль в его функционировании. Понимание принципа работы и устройства центробежного насоса поможет лучше оценить его возможности и возможности применения в различных областях.
